*可编程开关直流电源 (含同惠TH67XX系列可编程开关直流电源系统软件V1.0）
■ 内置泄放电路，支持满载50ms快速放电
■ 额定输出：0-80V/0-25A (720W)
■ 宽量程操作，定功率输出
■ 满载效率75%以上，3U半宽输出可达720W
■ 可编程内部电阻，仿真电池输出
■ 恒流优先模式，为LED供电时减少电压和电流过冲
■ 主从串并联操作
■ 24位色4.3英寸彩色液晶屏显示
■ 数字键盘操作
■ 旋钮对电压电流值进行粗调和细调
■ 定时输出时间（0-3600.0s）
■ 可编程电压或电流的上升时间
■ RS232、USB HOST、USB DEVICE、LAN、模拟控制接口
TH6700系列是一款单路输出、宽范围可编程开关直流电源，有输出功率为360W、720W以及1080W的三种机型。用户可以实现主从串联2台或者主从并联3台TH6700电源，满足更高的输出电压和输出电流需求。
TH6700系列具有可调斜率功能，用户可以设置输出电压、电流的上升、下降时间，避免开关瞬间的浪涌电流破坏器件，≤2ms的动态恢复时间也能够使其输出更加稳定。
TH6700系列的恒压/恒流优先选择模式能够很好的保护被测件。传统电源在输出开启时通常处于CV模式，这会瞬间给容性负载带来较大的浪涌电流。TH6700系列在输出开启瞬间，能优先运行在CC模式，避免突发的尖峰电流，保护器件。
TH6700系列的可编程内阻功能可应用于仿真电池的输出。例如，TH6700可以设置模拟电池内阻的电阻值，从而使输出电压下跌。
TH6700系列提供OVP、OCP和OTP保护。输出电压或电流一旦超过预先设定的值，输出立即关闭；机器内部的温度一旦超过一定的温度，输出也会立即关闭。

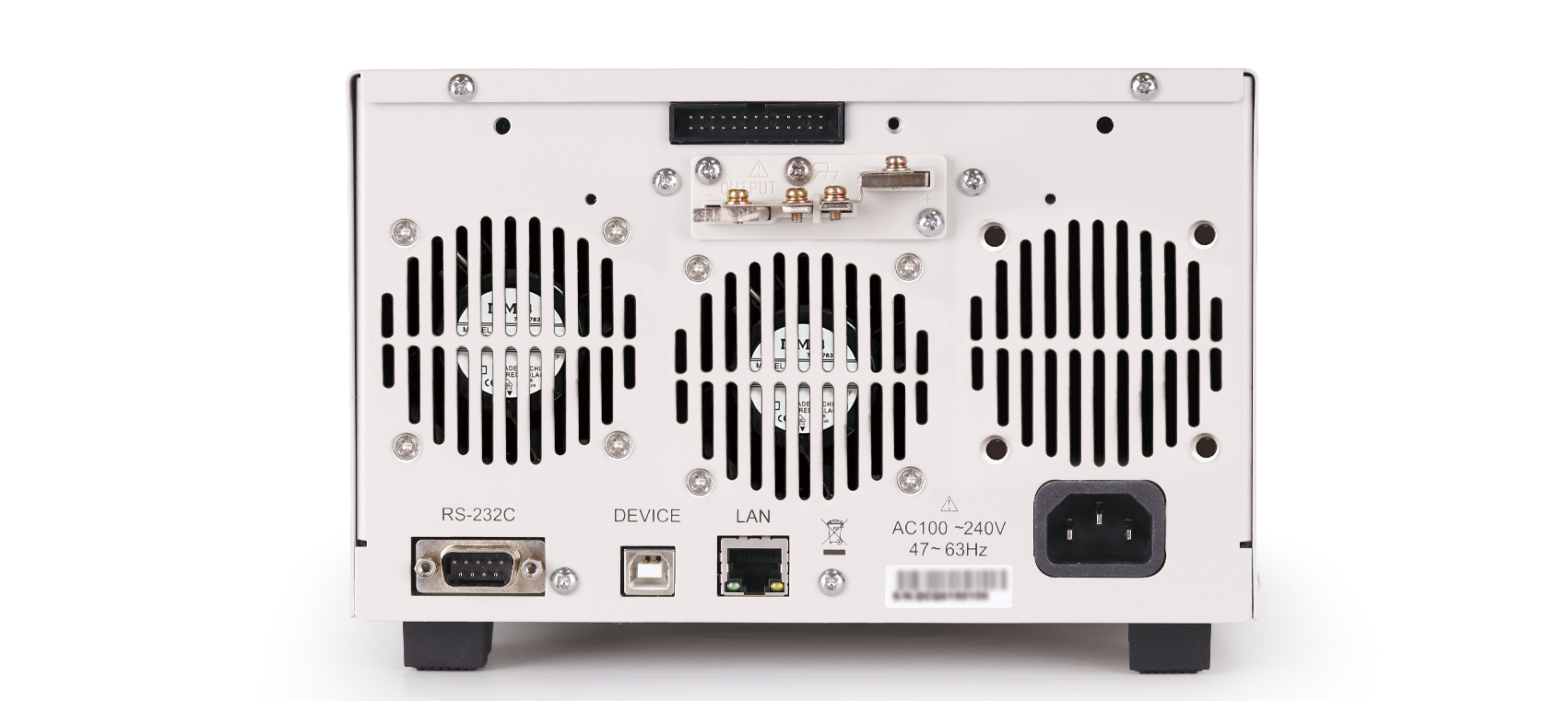

TH6700系列后面板可以接成两端量测或四端量测。接成四端量测时具有远端补偿功能，可补偿电源到待测件上的压降。

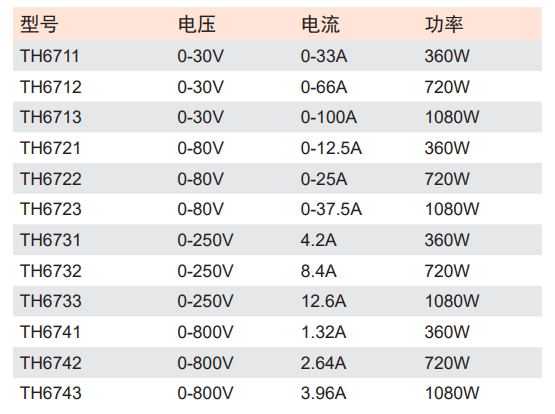

TH6700系列可编程开关直流电源包括以下几种类型：
功能特点
A. 可调斜率功能
通过设置电压或电流的上升/下降时间获得电压/电流转换速率来控制输出

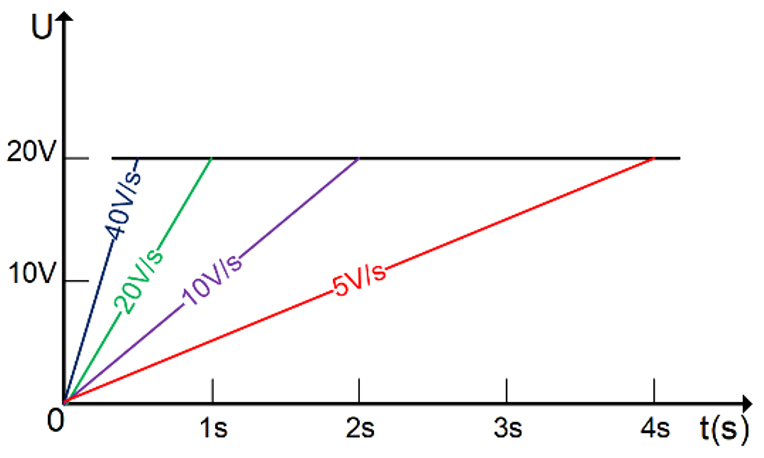

例如：设置输出电压为20V，电压转换速率为5V/s，则上升时间为4s；
电压转换速率为10V/s，则上升时间为2s；
电压转换速率为20V/s，则上升时间为1s；
电压转换速率为40V/s，则上升时间为0.5s。
B. 可编程内部电阻 - 仿真电池输出

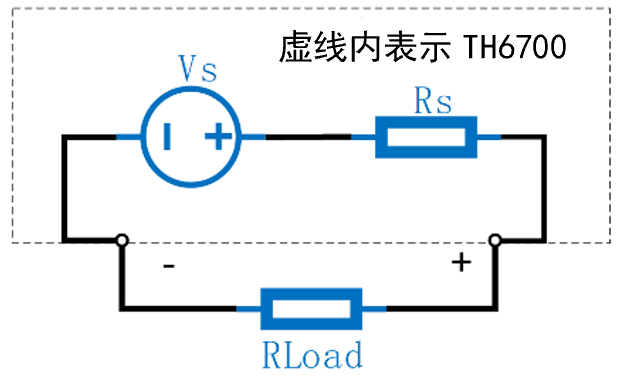

电池一般具有内部电阻，在使用电池供电时，输出电压由于电池的内部电阻分压，会出现电压下跌。
计算公式：

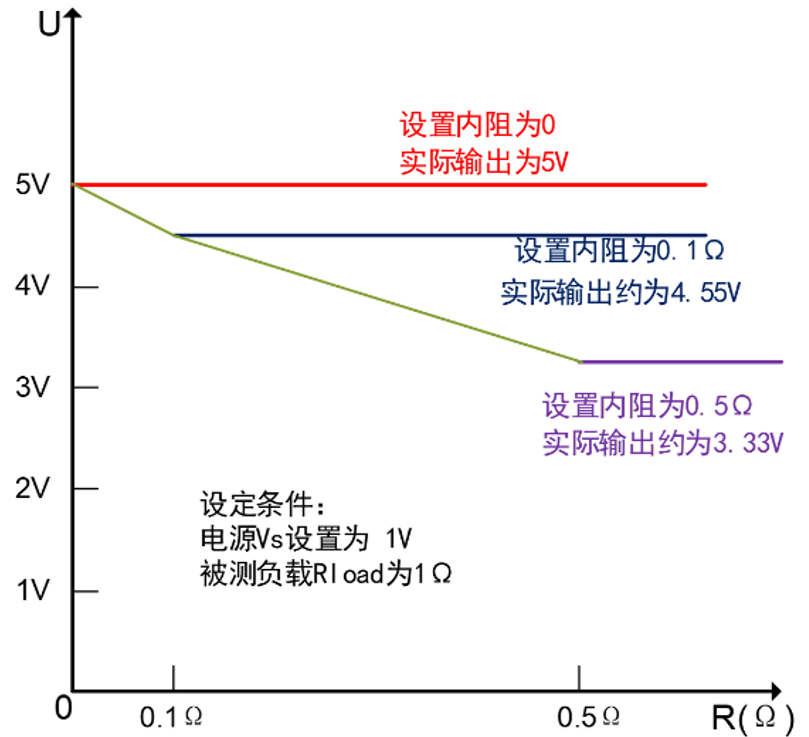

使用TH6700设置模拟内阻值，从而使输出电压下跌，模拟电池的真实输出。
C. 数据保存 – 记录被测件运行数据
用于记录电流、电压、时间等数据，打开记录后以1 次/s的速率开始记录，最大5000 次。
接上sense端则记录被测件两端实际电压、电流值；
不接sense端则记录TH6700输出的电压、电流值。

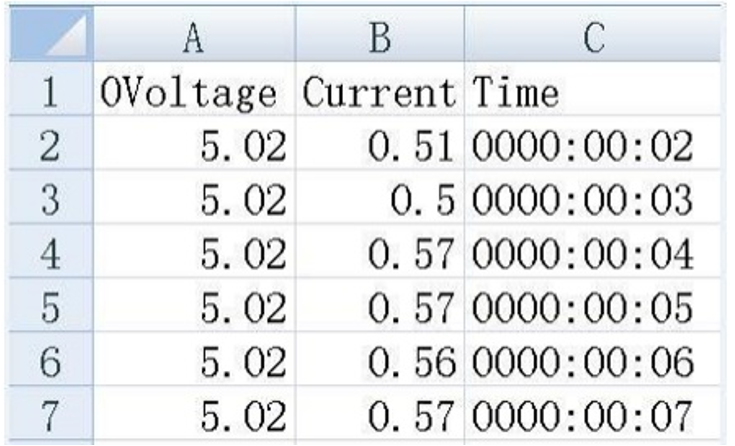

结束后，仪器数据将以CSV后缀名保存至 U 盘CSV 文件夹下。
D. 恒压（CV）/恒流(CC)优先选择模式 – 保护被测件
传统电源在输出开启时通常处于CV模式，这会瞬间给电容性负载带来一个较大的浪涌电流。

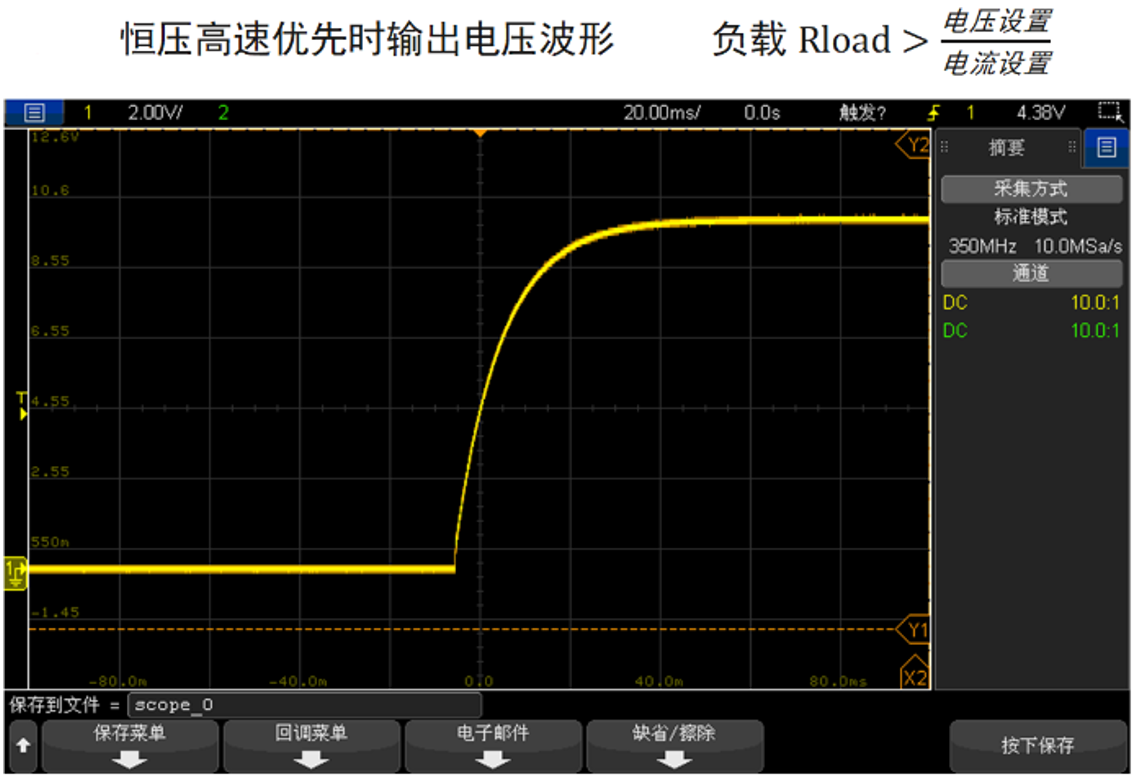

恒压优先模式，用于在输出开启时获取较快的电压爬升速度，以便针对需要电压高速的测试场景。

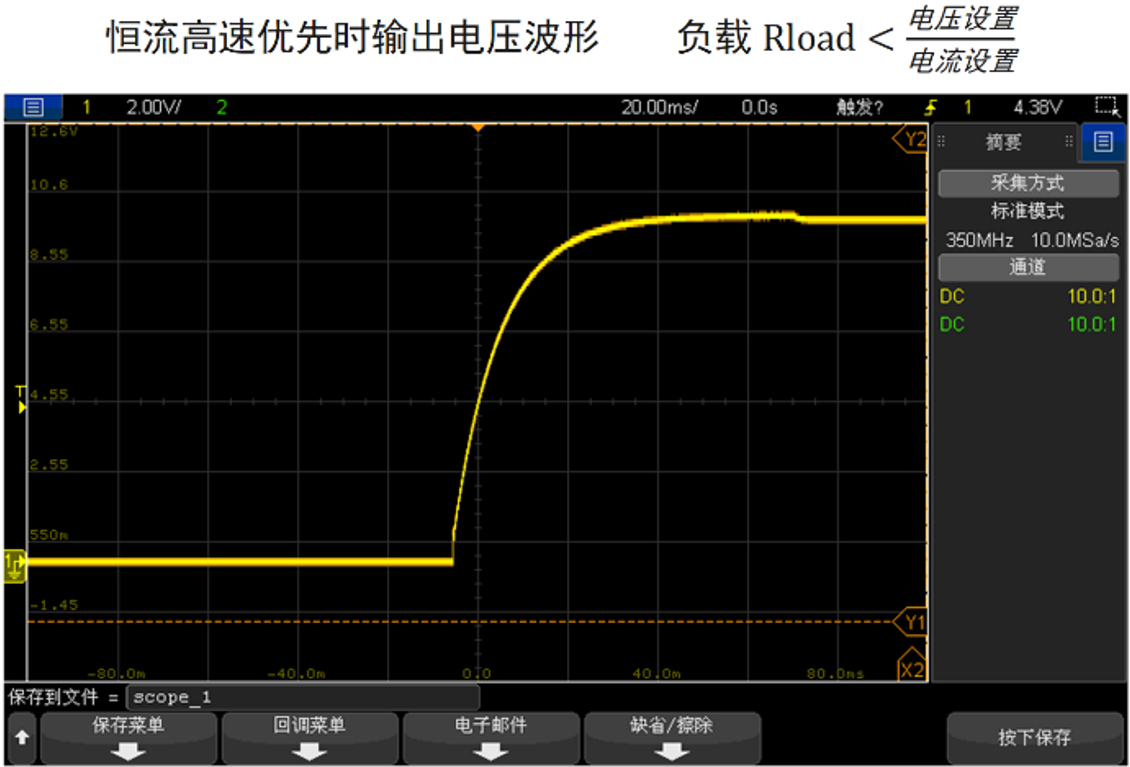

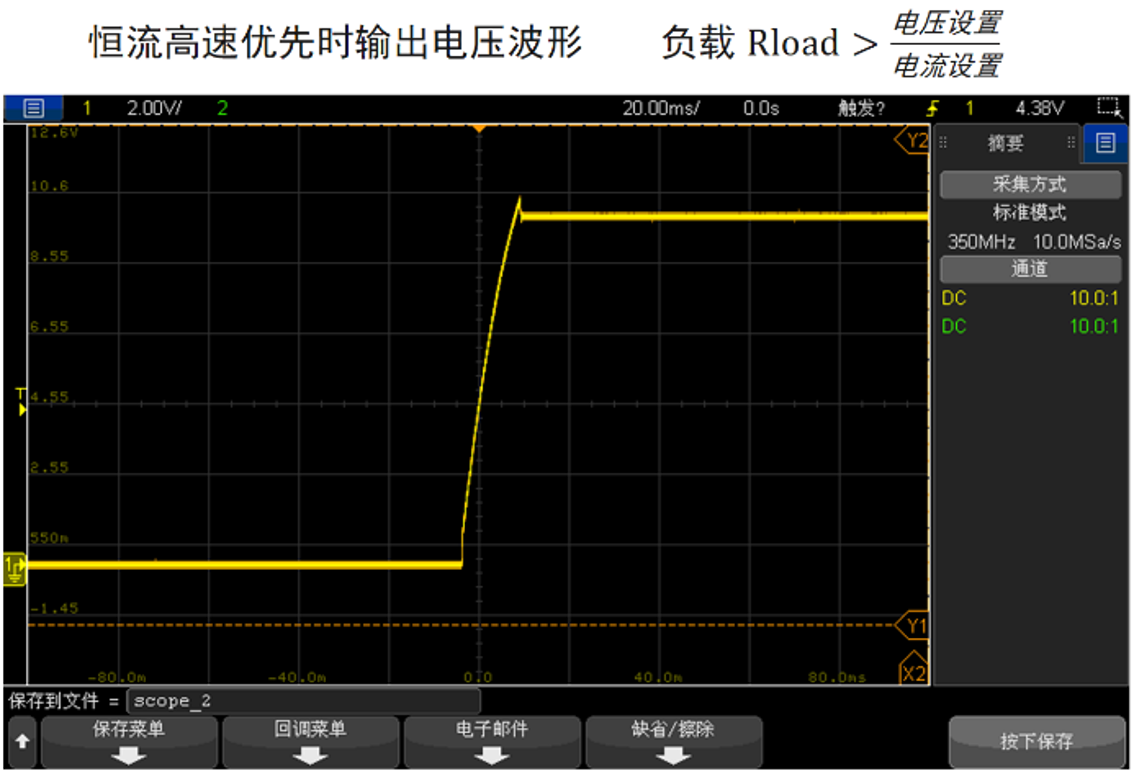

恒流优先模式是指在输出开启瞬间，优先运行在CC模式,可以:
1. 避免突发的尖峰电流，保护器件免遭浪涌电流损坏。
2. 输出电流无过冲，用来测试恒流工作特性的待测物
参数 | TH6711 | TH6712 | TH6713 | TH6721 | TH6722 | TH6723 | ||
输出 | 功率 | 额定功率 | 360W | 720W | 1080W | 360W | 720W | 1080W |
功率限制 | 约额定功率*105% | |||||||
电压 | 额定电压 | 0-30V | 0-30V | 0-30V | 0-80V | 0-80V | 0-80V | |
最大电压 | 31.5V | 84V | ||||||
电流 | 额定电流 | 0-33A | 0-66A | 0-100A | 0-12.5A | 0-25A | 0-37.5A | |
最大电流 | 36A | 72A | 108A | 13.5A | 27A | 40.5A | ||
设置 | 电压 | 范围 | 0-31.5V | 0~84V | ||||
电流 | 范围 | 0~36A | 0-72A | 0-108A | 0-13.5A | 0-27A | 0-40.5A | |
负载调节率 | 电压 | ≤20mV | ≤45mV | |||||
电流 | ≤41mA | ≤77mA | ≤113mA | ≤18.5mA | ≤32mA | ≤45.5mA | ||
电源调节率 | 电压 | ≤18mV | ≤43mV | |||||
电流 | ≤41mA | ≤77mA | ≤113mA | ≤18.5mA | ≤32mA | ≤45.5mA | ||
设定值解析度 | 电压 | 10mV | ||||||
电流 | 10mA | 10mA | 100mA | 10mA | 10mA | 10mA | ||
回读值解析度 | 电压 | 10mV | ||||||
电流 | 10mA | 10mA | 100mA | 10mA | 10mA | 10mA | ||
设定值精度 (25℃±5℃) | 电压 (>0.1V) | ≤0.1%+10mV | ||||||
电流 (>0.1A) | ≤0.1%+30mA | ≤0.1%+60mA | ≤0.1%+100mA | ≤0.1%+20mA | ≤0.1%+40mA | ≤0.1%+50mA | ||
回读值精度 (25℃±5℃) | 电压 (>0.1V) | ≤0.1%+20mV | ||||||
电流 (>0.1A) | ≤0.1%+40mA | ≤0.1%+70mA | ≤0.1%+100mA | ≤0.1%+20mA | ≤0.1%+40mA | ≤0.1%+50mA | ||
纹波与噪声 (20Hz-2MHz) | 差模电压 | ≤60mVp-p and 7mVrms | ≤80mVp-p and 11mVrms | ≤100mVp-p and 14mVrms | ≤60mVp-p and 7mVrms | ≤80mVp-p and 11mVrms | ≤100mVp-p and 14mVrms | |
差模电流 | ≤72mArms | ≤144mArms | ≤216mArms | ≤27mArms | ≤54mArms | ≤81mArms | ||
动态恢复时间(50%-100%负载)频率=100Hz | 恢复到0.1% + 10mV: ≤2ms | |||||||
上升时间（空载） | 10%-90% | ≤50ms | ||||||
上升时间（满载） | 10%-90% | ≤50ms | ||||||
下降时间（满载） | 90%-10% | ≤50ms | ||||||
下降时间（空载） | 90%-10% | ≤500ms | ||||||
定时器 | 设置范围 | 0-9999999（时分秒） | ||||||
启动延时 | 设置范围 | 0-99.99s | ||||||
停止延时 | 设置范围 | 0-99.99s | ||||||
斜率设置 | 电压上升 | 0.01-60V/s | 0.1-160V/s | |||||
电压下降 | 0.01-60V/s | 0.1-160V/s | ||||||
电流上升 | 0.01-72A/s | 0.1-144A/s | 0.1-216A/s | 0.01-27A/s | 0.01-54A/s | 0.01-81A/s | ||
电流下降 | 0.01-72A/s | 0.1-144A/s | 0.1-216A/s | 0.01-27A/s | 0.01-54A/s | 0.01-81A/s | ||
模拟内阻 | 设置范围 | 0-0.833Ω | 0-0.417Ω | 0-0.278Ω | 0-5.926Ω | 0-2.963Ω | 0-1.975Ω | |
外部电压控制 (25℃±5℃) | CV精度 | 额定输出电压±0.5% | ||||||
CC精度 | 额定输出电流±1% | |||||||
外部电阻控制 (25℃±5℃) | CV 精度 | 额定输出电压±1.5% | ||||||
CC 精度 | 额定输出电流±1.5% | |||||||
功率因数 | 100VAC（满载） | 0.99 | ||||||
200VAC（满载） | 0.97 | |||||||
效率 | 100VAC（满载） | 75% | 76% | |||||
200VAC（满载） | 77% | 78% | ||||||
主从控制 | 主从并联 | 含主机最多并联3台 | ||||||
主从串联 | 含主机最多串联2台 | |||||||
保护 | 过压OVP | 3-33V | 3-33V | 3-33V | 8-88V | 8-88V | 8-88V | |
过流OCP | 3.6-37.8A | 5-75.6A | 5-113.4A | 1.35-14.18A | 2.7-28.35A | 4.05-42.53A | ||
过温OTP | 内部温度上升决定 | |||||||
体积和重量 | 外形体积（mm） | 215(W)×146(H)×420(D) | ||||||
上架体积（mm） | 215(W)×132(H)×420(D) | |||||||
重量（净重） | 3kg | 5.3kg | 7.5kg | 3kg | 5.3kg | 7.5kg | ||
供电电源 | 88-265VAC，50/60HZ | |||||||
注：
电源调节率（88-132VAC 或 170-265VAC，恒载）负载调解率（空载-满载，恒输入电压）
上升时间（额定输出电压 10%-90%，带额定电阻负载）下降时间（额定输出电压 90%-10%，带额定电阻负载）
动态恢复时间（负载从额定输出电流的 50%至 100%变化时，输出电压在额定输出的0.1%+10mV 范围内恢复的时间）
参数 | TH6731 | TH6732 | TH6733 | TH6741 | TH6742 | TH6743 | ||
输出 | 功率 | 额定功率 | 360W | 720W | 1080W | 360W | 720W | 1080W |
功率限制 | 约额定功率*105% | |||||||
电压 | 额定电压 | 0-250V | 0-800V | |||||
最大电压 | 262.5V | 840V | ||||||
电流 | 额定电流 | 4.2A | 8.4A | 12.6A | 1.32A | 2.64A | 3.96A | |
最大电流 | 4.5A | 9A | 13.5A | 1.44A | 2.88A | 4.32A | ||
设置 | 电压 | 范围 | 0-262.5V | 0~840V | ||||
电流 | 范围 | 0-4.5A | 0-9A | 0-13.5A | 0-1.44A | 0-2.884A | 0-4.32A | |
负载调节率*1 | 电压 | ≤130mV | ≤405mV | |||||
电流 | ≤9.5mA | ≤14mA | ≤18.5mA | ≤6.44mA | ≤7.88mA | ≤9.32mA | ||
电源调节率*2 | 电压 | ≤128mV | ≤403mV | |||||
电流 | ≤9.5mA | ≤14mA | ≤18.5mA | ≤6.44mA | ≤7.88mA | ≤9.32mA | ||
设定值解析度 | 电压 | 100mV | ||||||
电流 | 1mA | 1mA | 10mA | 1mA | 1mA | 1mA | ||
回读值解析度 | 电压 | 100mV | ||||||
电流 | 1mA | 1mA | 10mA | 1mA | 1mA | 1mA | ||
设定值精度 (25℃±5℃) | 电压 (>0.1V) | ≤0.1%+200mV | ≤0.1%+400mV | |||||
电流 (>0.1A) | ≤0.1%+5mA | ≤0.1%+10mA | ≤0.1%+20mA | ≤0.1%+2mA | ≤0.1%+4mA | ≤0.1%+6mA | ||
回读值精度 (25℃±5℃) | 电压 (>0.1V) | ≤0.1%+200mV | ≤0.1%+400mV | |||||
电流 (>0.1A) | ≤0.1%+5mA | ≤0.1%+10mA | ≤0.1%+20mA | ≤0.1%+2mA | ≤0.1%+4mA | ≤0.1%+6mA | ||
纹波与噪声 (20Hz-2MHz) | 差模电压 | ≤80mVp-p and 15mVrms | ≤100mVp-p and 15mVrms | ≤120mVp-p and 15mVrms | ≤150mVp-p and 30mVrms | ≤200mVp-p and 30mVrms | ≤200mVp-p and 30mVrms | |
差模电流 | ≤10mArms | ≤20mArms | ≤30mArms | ≤5mArms | ≤10mArms | ≤15mArms | ||
动态恢复时间*3 (50%-100%负载)负载频率=100Hz | ≤2ms | |||||||
上升时间*4（空载） | 10%-90% | ≤100ms | ≤150ms | |||||
上升时间*4（满载） | 10%-90% | ≤100ms | ≤150ms | |||||
下降时间*5（满载） | 90%-10% | ≤150ms | ≤300ms | |||||
下降时间*5（空载） | 90%-10% | ≤1200ms | ≤2000ms | |||||
定时器 | 设置范围 | 0-9999999（时分秒） | ||||||
启动延时 | 设置范围 | 0-99.99s | ||||||
停止延时 | 设置范围 | 0-99.99s | ||||||
斜率设置 | 电压上升 | 0.1～500V/s | 1～1600V/s | |||||
电压下降 | 0.1～500V/s | 1～1600V/s | ||||||
电流上升 | 0.001～9A/s | 0.01～18A/s | 0.01～27A/s | 0.001～2.88A/s | 0.001～5.76A/s | 0.001～8.64A/s | ||
电流下降 | 0.001～9A/s | 0.01～18A/s | 0.01～27A/s | 0.001～2.88A/s | 0.001～5.76A/s | 0.001～8.64A/s | ||
模拟内阻 | 设置范围 | 0～55.55Ω | 0～27.77Ω | 0～18.51Ω | 0～555.5Ω | 0～277.8Ω | 0～185.1Ω | |
外部电压控制 (25℃±5℃) | CV精度 | 额定输出电压±0.5% | ||||||
CC精度 | 额定输出电流±1% | |||||||
外部电阻控制 (25℃±5℃) | CV 精度 | 额定输出电压±1.5% | ||||||
CC 精度 | 额定输出电流±1.5% | |||||||
功率因数 | 100VAC（满载） | 0.99 | 0.99 | |||||
200VAC（满载） | 0.97 | 0.97 | ||||||
效率 | 100VAC（满载） | 77% | 78% | |||||
200VAC（满载） | 79% | 80% | ||||||
主从控制 | 主从并联 | 含主机最多并联3台 | ||||||
主从串联 | 无 | |||||||
保护 | 过压OVP | 20-275V | 20-880V | |||||
OVP精度 | ±2% 的额定输出电压 | |||||||
过流OCP | 0.45～4.72A | 0.9～9.45A | 1.35～14.17A | 0.144～1.512A | 0.288～3.024A | 0.432～4.536A | ||
OCP精度 | ±2% 的额定输出电流 | |||||||
过温OTP | 内部温度上升决定 | |||||||
体积和重量 | 外形体（mm） | 215(W)×146(H)×420(D) | ||||||
上架体（mm） | 215(W)×132(H)×420(D) | |||||||
重量（净重） | 3kg | 5.3kg | 7.5kg | 3kg | 5.3kg | 7.5kg | ||
供电电源 | 88-265VAC，50/60Hz | |||||||
注：
1. 负载调节率（空载-满载，恒输入电压）
2. 电源调节率（88-132VAC 或 170-265VAC，恒载）
3. 动态恢复时间（负载从额定输出电流的 50%至 100%变化时，输出电压在额定输出的0.1%+10mV 范围内恢复的时间，负载频率=100Hz）
4. 上升时间（额定输出电压 10%-90%，带额定电阻负载）
5.下降时间（额定输出电压 90%-10%，带额定电阻负载）
■ 研发和设计验证通用测试
■ 新能源 太阳能电池，新动力汽车，电动自行车
■ 生产线工作台常规测试、维修
■ 自动化设备集成测试
■ 太阳能光伏模拟测试
■ 教学实验室
■ LED测试
