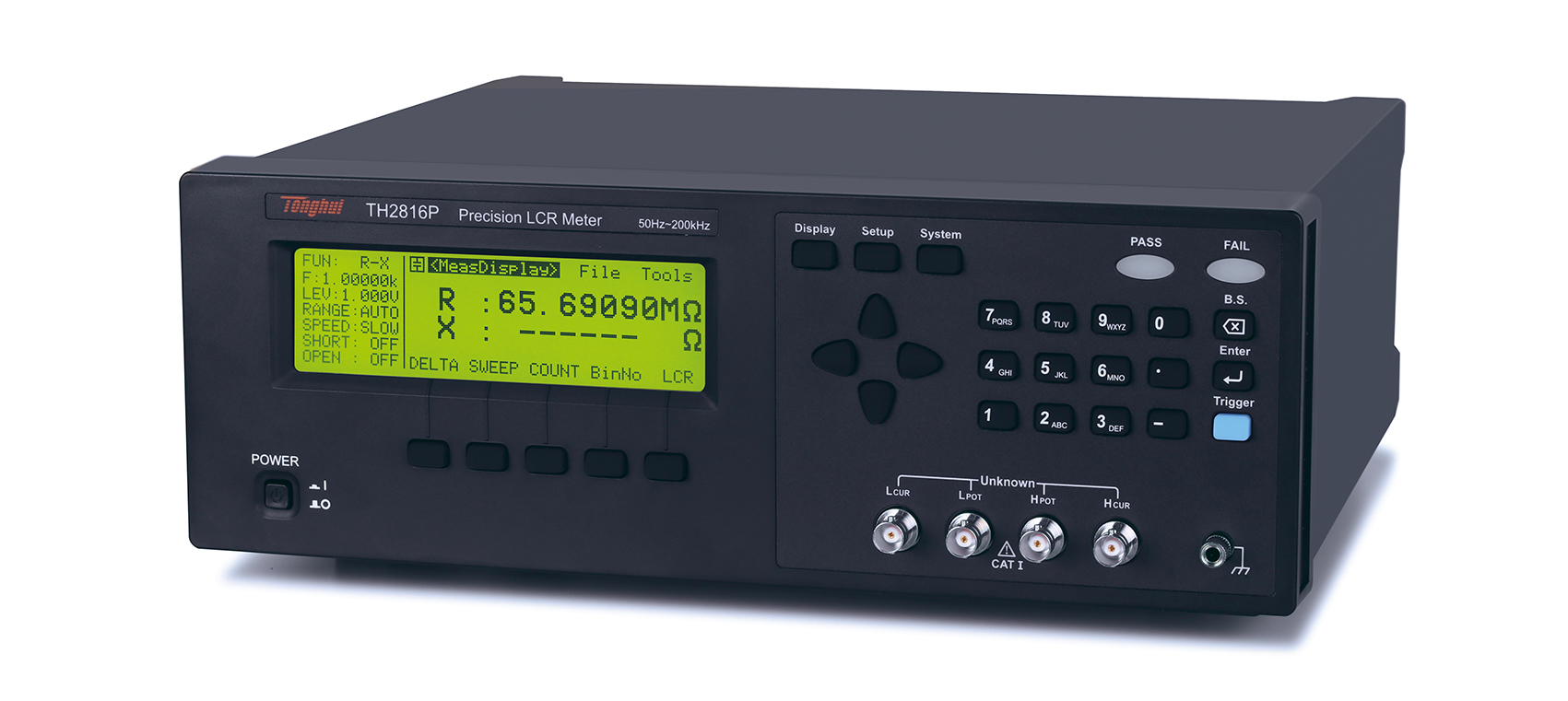

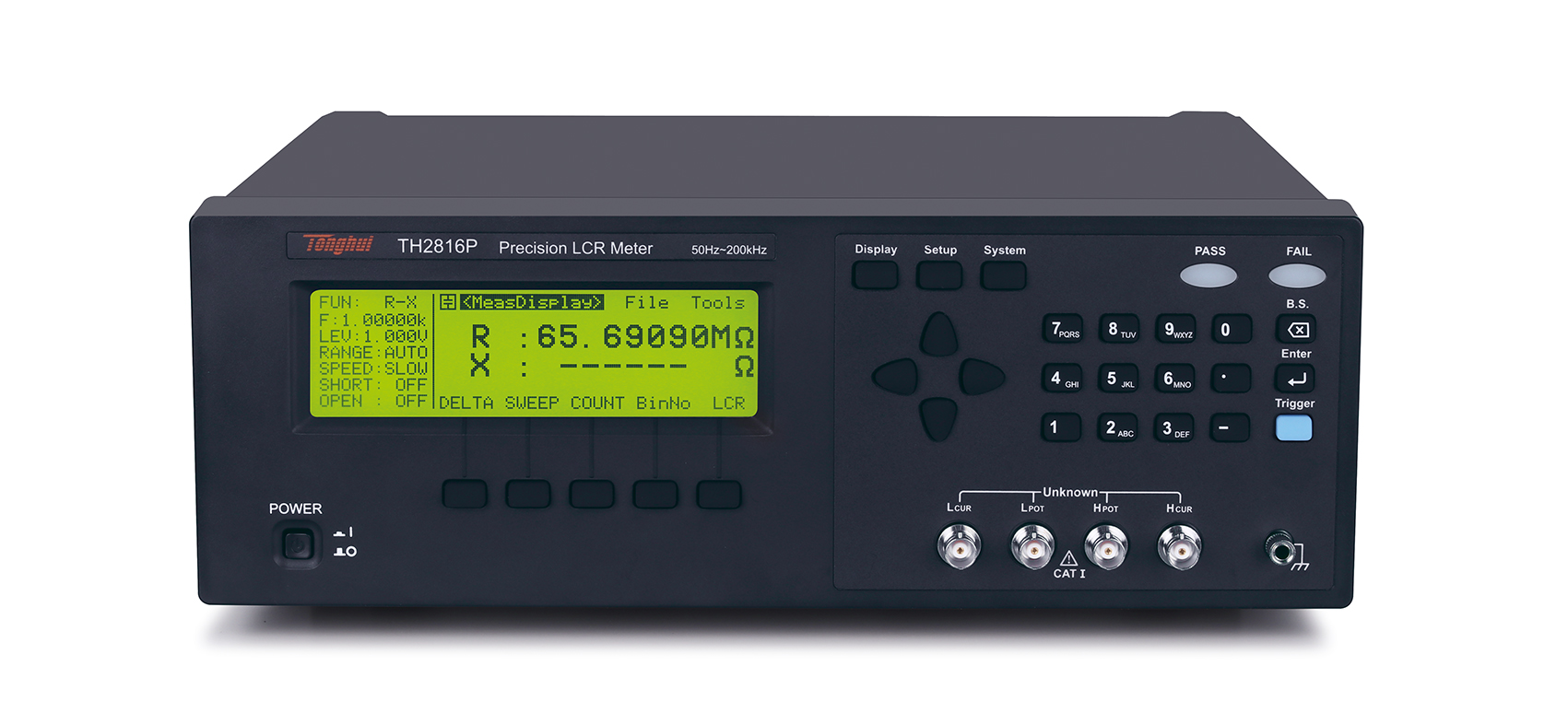

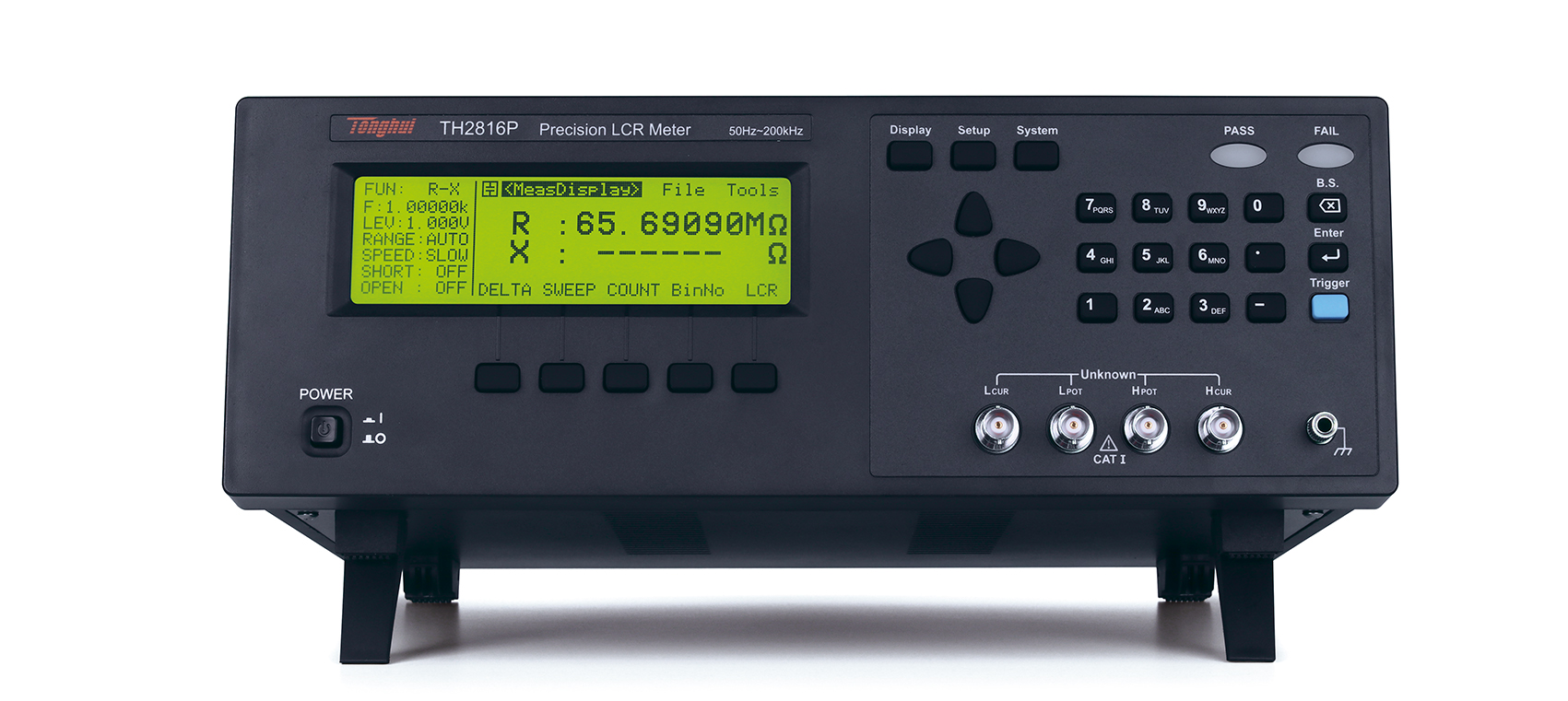

精密LCR数字电桥
■ 测试频率：50Hz-200kHz，分辨率：12000频点
■ 0.02%精度（TH2816P），7位读数
■ 最快速度约60 次/秒
■ 内建比较器：10档分选及档计数（TH2816P/TH2816A+）
■ 人性化操作界面，操作简单
■ 240×64点阵图形LCD显示
■ 10mVrms - 2.0Vrms可编程测试电平
■ 兼容原有偏流源控制
■ 高稳定性、高准确性
■ 精确的负载校准功能
■ 30Ω/100Ω可选信号源输出阻抗
■ 4点频率/电平/列表扫描功能
■ 直读, 绝对偏差及相对偏差显示
■ 12组内部仪器设定储存
■ 测试电平监视功能
■ 键盘锁定功能
TH2816P/TH2816A+/TH2816B+型精密LCR数字电桥是在公司原有的、深受客户信赖的TH2816A/B、TH2817A的基础上，集成了本公司多年元件测试的成熟经验，运用了本领域的新测试技术所研发的最新一代高精度精密LCR数字电桥。
TH2816P将原有TH2816A/B、TH2817A的0.05%精度提升至国内超高水准的0.02%精度，同时继承并进一步提升了TH2816A/B、TH2817A备受客户赞誉的稳定性和一致性，使其挤身于国际同类先进水平，结合以低廉的价格，将给予广大客户超值的享受。
TH2816P提供稳定的7位测试分辨率，而TH2816A+/TH2816B+则继续保持6位测试分辨率，基本频率和测试电平指标和TH2816A/B、TH2817A系列保持一致。
新一代仪器将测试速度提示至最快约60次/秒，提供9级精细量程、恒定的30Ω/100Ω源内阻及灵活人性的操作方式, 可满足生产线质量保证、进货检验及实验室高精确度测量要求。
新一代仪器将外观改成了国际流行的黑色，比旧型号更美观，同时继承了其全部操作功能按键和菜单，老用户可无缝升级。

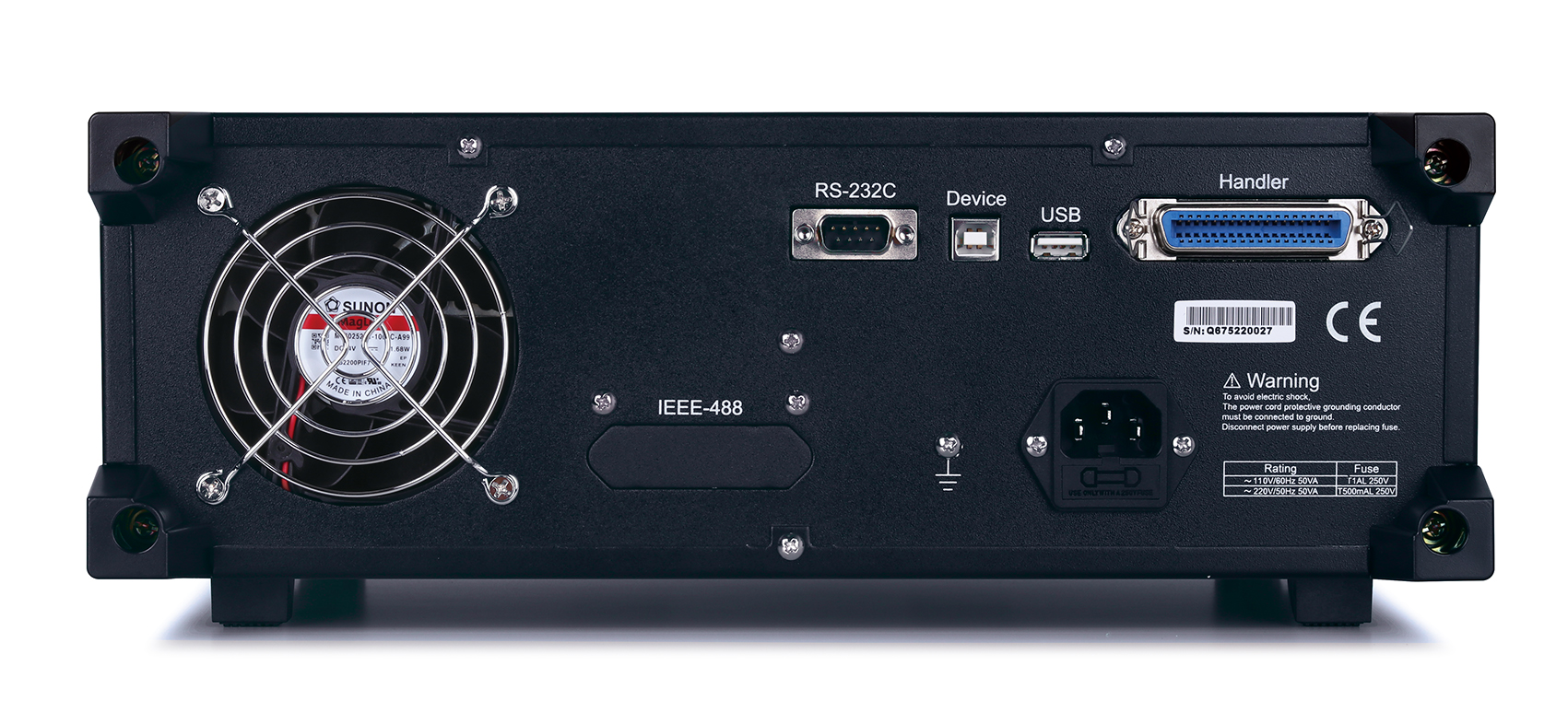

新一代仪器除了和旧型号一样提供了RS232C、HANDLER、GPIB（选件）接口之外，进一步提供了USB HOST、USB DEVICE接口，在仪器集成于元件自动分选系统、与计算机通讯及测试过程数据纪录提供了更多选择。
功能特点
A.焕新升级，全方位提升
外观由白色升级成国际流行黑色，更美观、更精致。
为方便老用户操作，新一代仪器原汁原味保留了原先仪器操作模式，使用操作无缝切换。
B.测量精度升级，给客户更高精度选择
TH2816P测试分辨率由6位升级成7位，测量精度由0.05%升级为0.02%。
C.测量效率升级，更高测试速度提升自动化设备产出率
相比经典型号TH2816A，新型号在测试速度上有较大提升，特别增加了快速+模式，测试速度可达60次/秒（16.7ms），对于自动化测试的效率足足提高了一倍。
D.稳定性、一致性进一步提升
以下是用1Ω-100kΩ范围内6个标准电阻测量结果
E.平台升级，维护更便捷
TH2816P/TH2816A+/TH2816B+升级了原先TH2816A系列硬件平台，除了提升了测量精度、测量速度、测量稳定性之外，更升级了维护方式，在仪器需要修正设置BUG、测量BUG,或者需要定制、修改仪器功能时，无需返厂升级，可直接通过优盘升级即可，大大节约反馈时间。
升级方法：升级文件考入优盘，插入仪器，System->About->Update，10s即可完成升级。
产品型号 | TH2816P | TH2816A+ | TH2816B+ | |
显示 | 240x64点阵LCD显示器 | |||
读数 | 7位读数分辨率 | 6位读数分辨率 | 6位读数分辨率 | |
基本测量准确度 | 0.02% | 0.05% | 0.05% | |
测试信号频率 | 范围 | 50Hz - 200kHz | 50Hz - 200kHz | 50Hz - 200kHz |
点数 | 12000点 | 12000点 | 37点 | |
信号源输出阻抗 | 30Ω / 100Ω | |||
AC测试信号电平 | 10mV - 2Vrms，10mV步进 | |||
测试参数 | L、C、R、|Z|、D、Q、G、B、X、 θd、θr、Vm、Im，△% | |||
测量显示范围 | |Z|,R,X | 0.00001Ω - 99.9999MΩ | ||
G, B | 0.00001μs - 99.9999s | |||
C | 0.00001pF - 9.99999F | |||
L | 0.00001μH - 99.9999kH | |||
D | 0.00001 - 9.99999 | |||
Q | 0.00001 - 99999.9 | |||
θ(DEG) | -179.999º - 179.999º | |||
θ(RAD) | -3.14159 - 3.14159 | |||
Δ% | -999.999% - 999.999% | |||
测量端 | 五端 | |||
列表扫描 | 4点：频率、电平 | |||
图形扫描分析 | ------ | |||
测量速度 | 快速+： 16.7 ms；快速： 33ms；中速： 100ms；慢速： 667 ms | |||
等效电路 | 串联, 并联 | |||
量程方式 | 自动, 保持 | |||
触发方式 | 内部, 手动, 外部, 总线 | |||
平均次数 | 1－255 | |||
清零功能 | 开路, 短路, 负载 | |||
数学运算 | 直读、ΔABS、Δ%、V/I、档号及档计数 | |||
比较器功能 |
| 4档分选，BIN1 - BIN3、NG、AUX | ||
档计数功能 | 档计数功能 | |||
PASS、FAIL前面板显示 | PASS、FAIL前面板显示 | |||
存储器 | 12组内部仪器设定供存储/调用 | |||
接口 | 控制接口 | HANDLER | ||
通讯接口 | RS232C、USB HOST、USB DEVICE、GPIB(选件) | |||
工作温度, 湿度 | 0℃－40℃, ≤ 90%RH | |||
输入电源 | 电压 | 198V－242V AC | ||
频率 | 47Hz－63Hz | |||
功耗 | 最大80VA | |||
上架体积（mm） | 350(W)×122(H)×310(D) | |||
重量 | 6.5 kg | |||
■ 无源元件：
电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和
网络元件等的阻抗参数评估
■ 其它元件：
印制电路板、继电器、开关、电缆、电池等阻抗评估
