TH2851-7mm夹具
适用仪器： TH2851
测试频率： DC-130MHz
最大电压： ±42V峰值（AC+DC）
工作温度： 0°C - 40°C

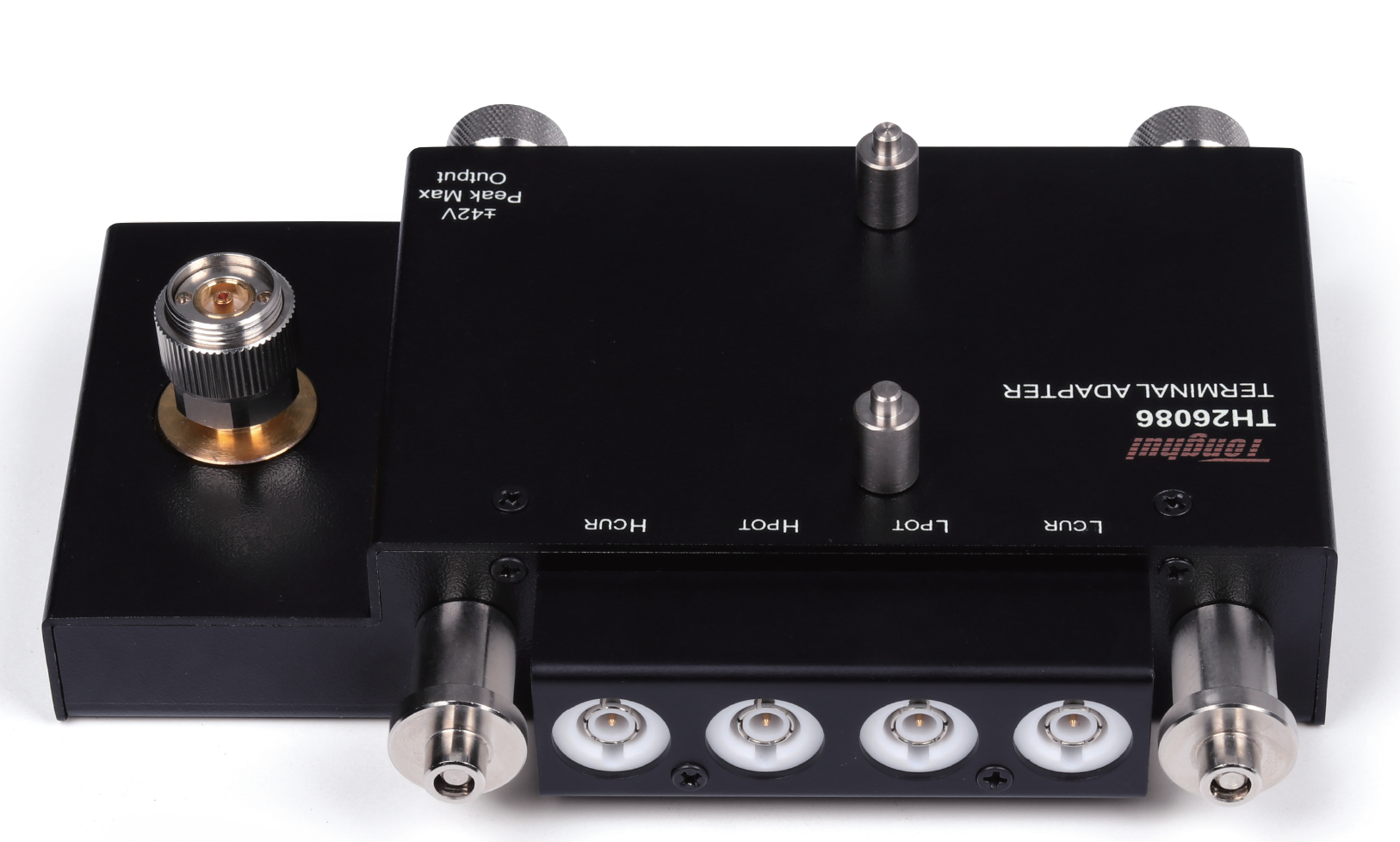

TH2851-7mm夹具亦称为终端适配器，用于将TH2851精密阻抗分析仪四端对测试端转换为7mm测试端。
使用TH2851-7mm夹具表示没有7mm测试端的仪器也可以使用带7mm测试端的测试夹具。
TH2851-7mm夹具仅用于TH2851系列阻抗分析仪，用于将TH2851系列的4端对测试端转换为7mm测试端。
尺寸/重量：
体积（mm）：190 (W) x 55 (H) x 140 (D)
净重：约800g
基本参数：
适用仪器 | TH2851系列精密阻抗分析仪 | |
测试频率 | DC-130MHz | |
最大电压 | ±42V峰值（AC+DC） | |
操作环境 | 温度 | 0°C - 40°C |
湿度 | 15%~95%RH | |
存放环境 | 温度 | -40°C - 70°C |
湿度 | ≤95%RH | |
尺寸 | 190mm*55mm*140mm | |
重量 | 约800g | |
安全标准 | EN61010-1:1993 +A2:1995 IEC61010-1:1990 +A1:1992 +A2:1995 CSA C22.2 No.1010.1:1992 I类 室内使用 | |

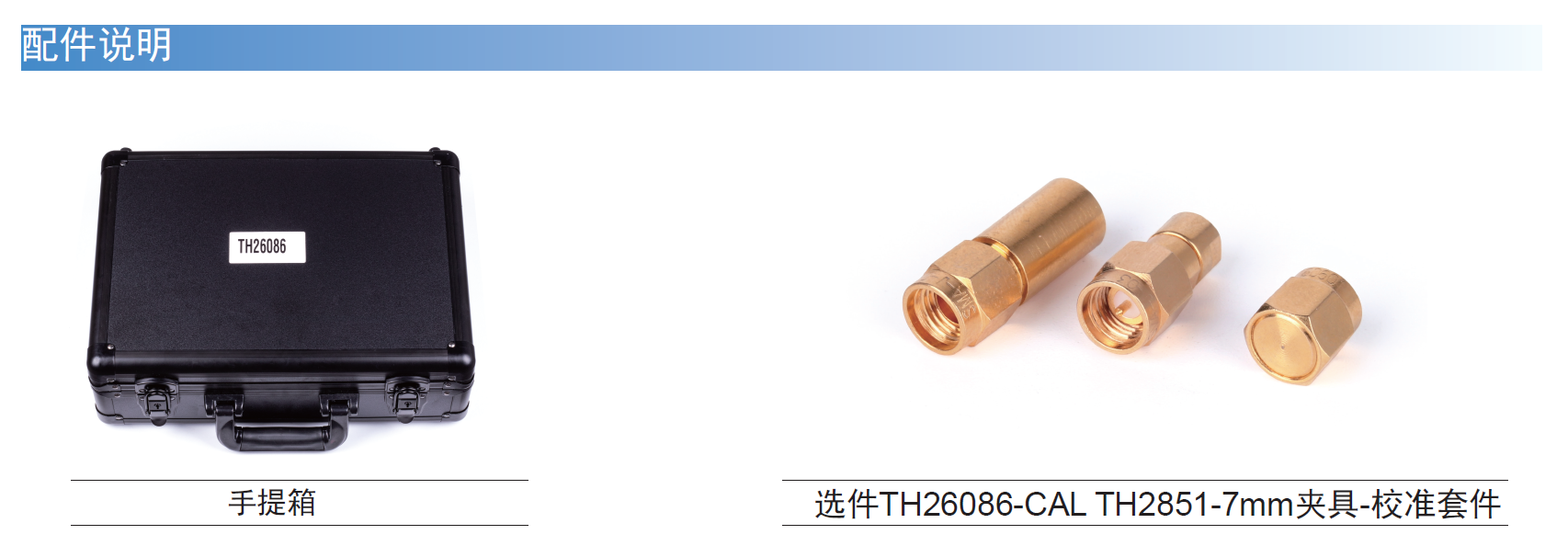

配件说明：
描述 | 型号 | 数量 |
手提箱 | 1 | |
选件： | ||
TH26086-CAL TH2851-7mm夹具-校准套件 | ||
描述 | 型号 | 数量 |
TH2851-7mm夹具-短路 | TH26086-SHORT | 1 |
TH2851-7mm夹具-开路 | TH26086-OPEN | 1 |
标准电阻 | 100Ω | 1 |
典型应用：

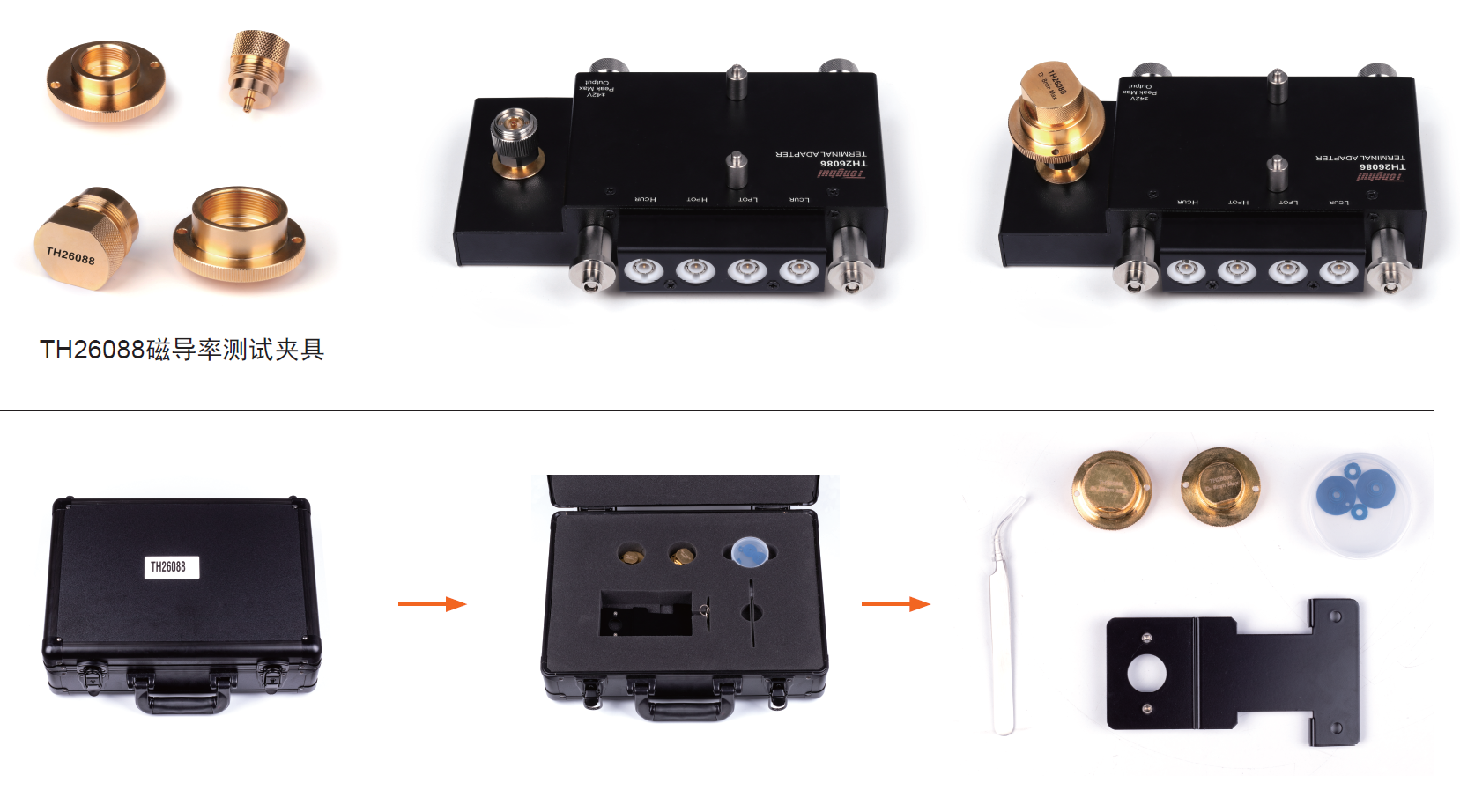

1、配合TH26088进行磁导率测试
备注：TH2851系列精密阻抗分析仪进行磁芯导磁率测试还需选配TH2851-001磁导率测试软件。
2、接地器件测试
7mm输出为2端配置，芯线为测试信号，外层为屏蔽接地端，使用不同的输出夹具配置（如SMD测试夹、鳄鱼夹等）可用于PCB板上接地器件测试或其它类型的接地器件测试。
