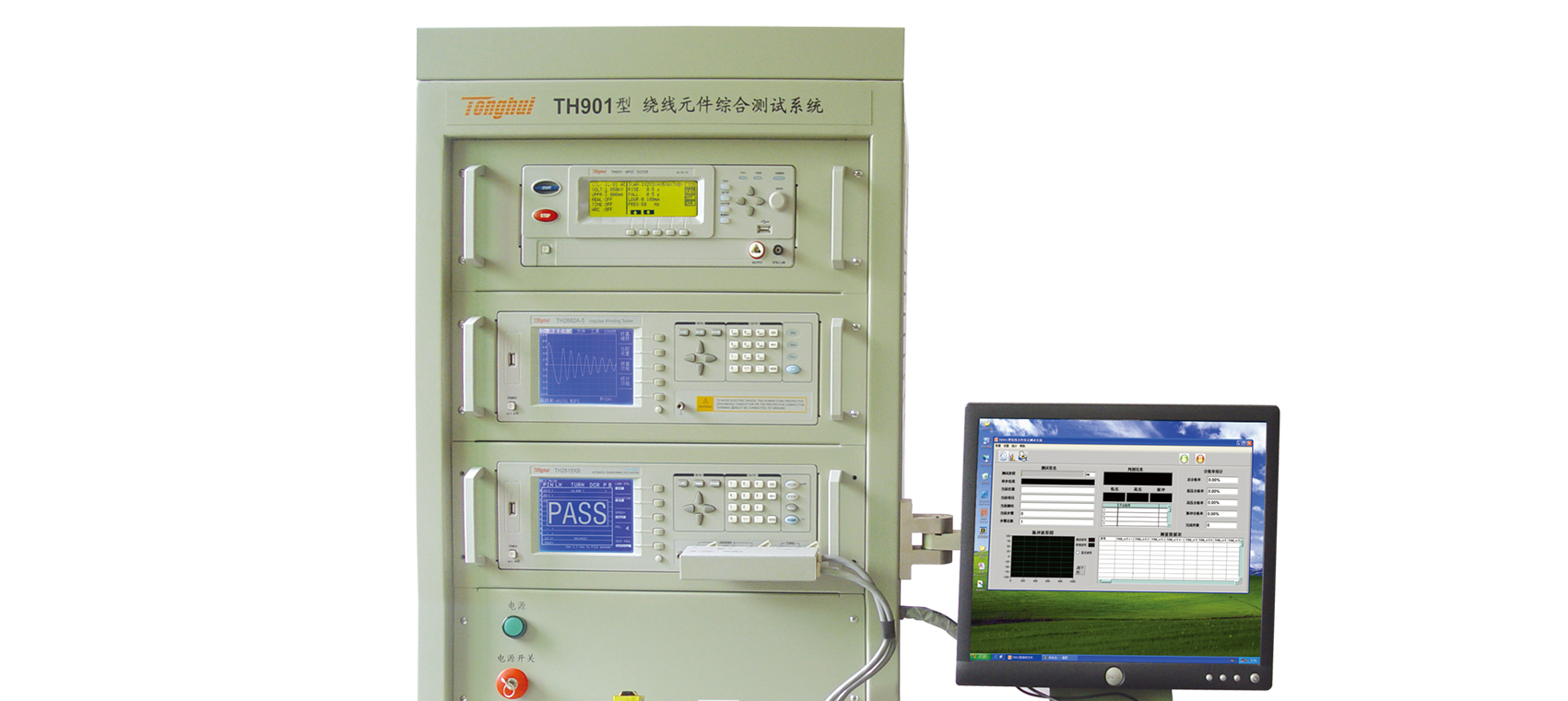

绕线元件综合测试系统
■ 多功能：
该系统可以测试圈数（Turn），圈数比，电压
比，漏感（LK），电感（Ls），品质因数
（Q），电容（Cx），阻抗（Z），交流电阻
（ACR），直流电阻（DCR），引脚短路（PS），
平衡（BL）等低压参数。也可以进行交流耐压，
直流耐压，绝缘电阻，线圈脉冲等高压参数的测试
■ 高效率：
该系统可以自动从低压参数测试切换到高压参数测试，
所以参数可以一次性测试完成，大大的提高测试效率
■ 数据库：
该系统将测试数据自动记录到数据库中，数据的记录
更加快捷可靠，数据的保存更方便，数据的安全得到
保障
■ 统计功能：
该系统加入了各种统计功能，可以统计数据的合格率，
CPK值，可以绘制控制图，分布图等表图
■ 高自动化：
该系统能够自动切换高低压参数的测试，测试数据自动
保存到数据库，对测试数据自动进行统计分析

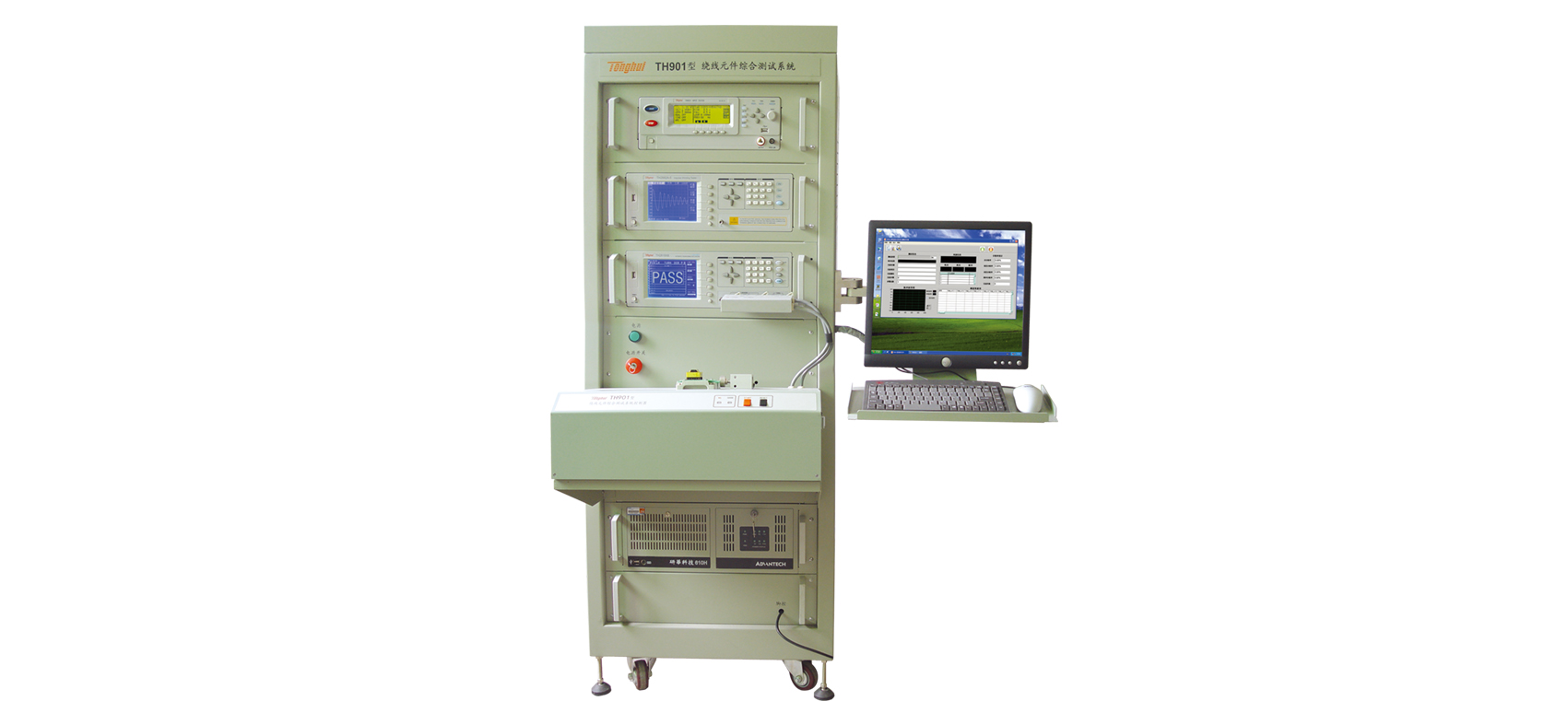

■ TH901型绕线元件综合测试系统是一套高精度，高自动化，高效率的测试系统。不但可以测试低压参数，安规参数，线圈脉冲参数，而且能搞自动保存测试数据，自动对测试数据进行分析。
■ 备注：需准备符合0.2MPa-0.7MPa电瓷阀需要的气源
需准备220V/16A插座
| 低压参数测试 | |
| Items | 范围 |
| 测试频率 | 20Hz~200kHz |
| L, Lk | 0.01nH~99.9999kH |
| C | 0.00001pF~9.99999F |
| R, X, Z, DCR, ACR | 0.01mΩ~99.9999MΩ |
| Y, B, G | 0.01nS~99.9999S |
| D | 0.00001~99999.9 |
| Q | 0.01~99999.9 |
| θ | Deg – 179.999o~179.999oRad – 3.14159~3.14159 |
| Turns Ratio | 1:0.01 – 100:1 |
| 耐压绝缘测试 | |||
| 功能 | 输出电压 | 测试范围 | 测试精度 |
| 交流耐压 | 500VAC~2500VAC(邻Pin间)50VAC~5000VAC(隔Pin间) | 1μA~30mA | ±（2%读数+5个字） |
| 直流耐压 | 50VDC~3500VDC(邻Pin间)50VDC~6000VDC(隔Pin间) | 0.1μA~10mA | ±（2%读数+5个字） |
| 绝缘电阻 | 50VDC~1000VDC | 0.1MΩ~50GΩ | ±（15%读数+5个字） |
| 线圈脉冲测试 | |
| 输出电压 | 500V~5000V，100V步进，5% ±25V |
| 电感量测试范围 | >20μH |
| 波形采样 | 采样率：40MSPS/25ns，20MSPS/50ns10MSPS/100ns，5MSPS/200ns,2.5MSPS/400ns，1.25MSPS/800ns，625kSPS/1.6μs，312kSPS/3.2μs分辨率：8bits采样点：960bytes |
