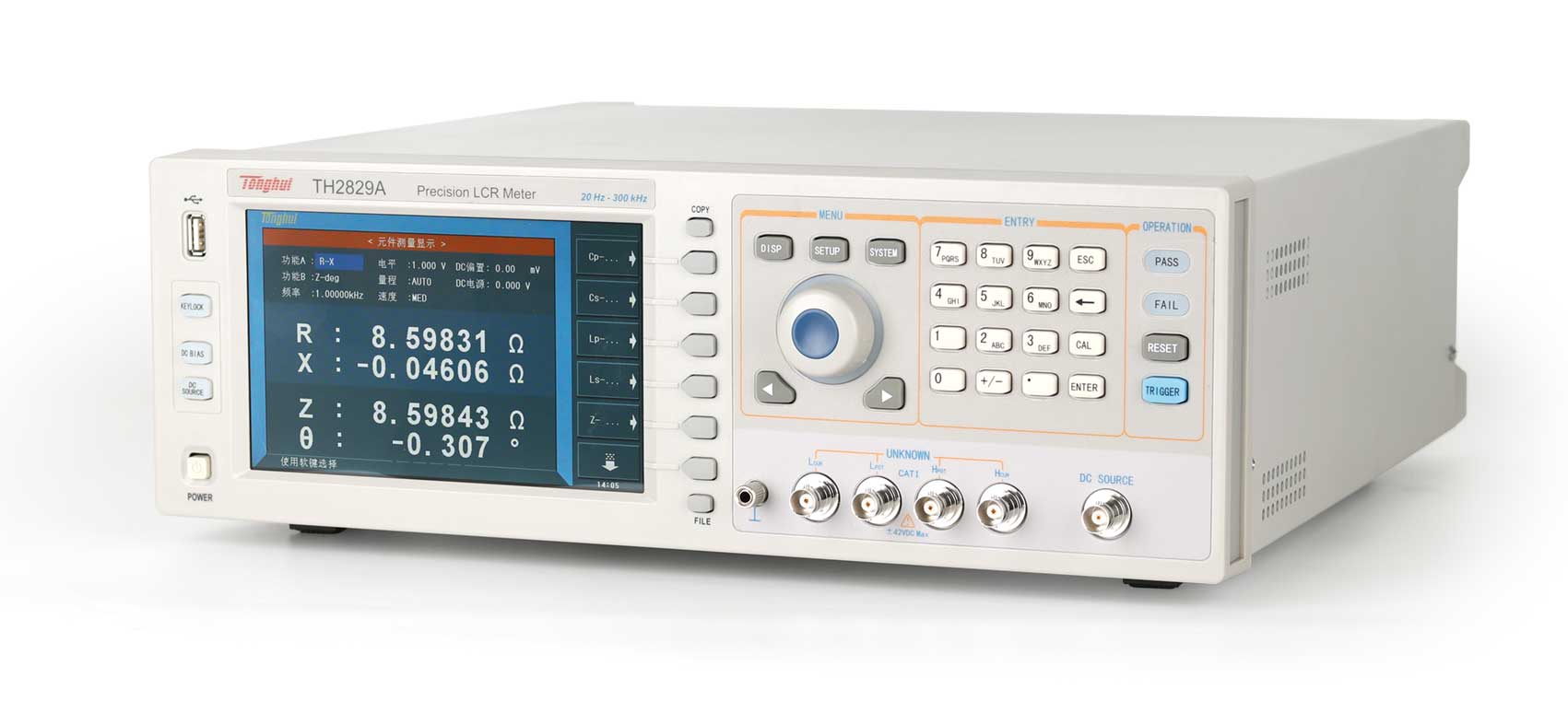

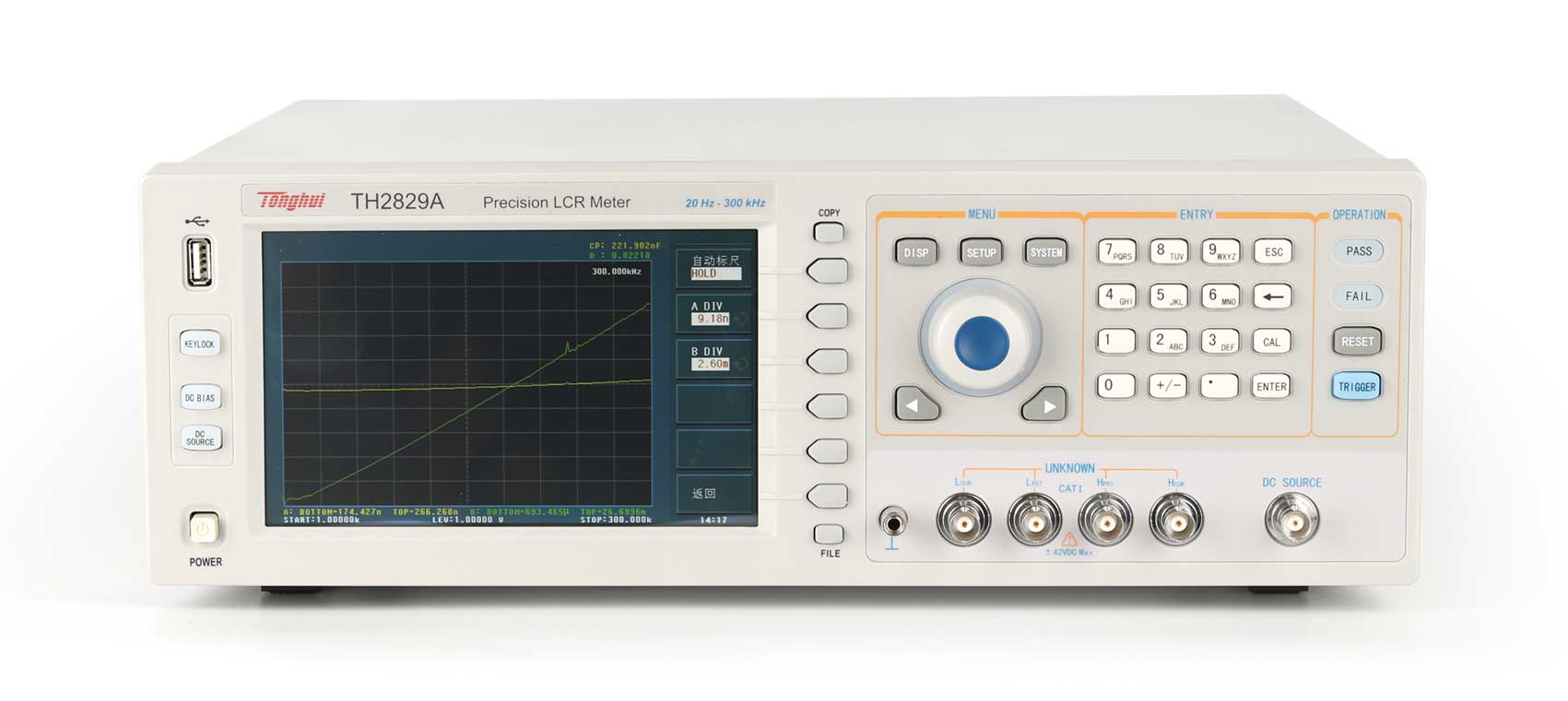

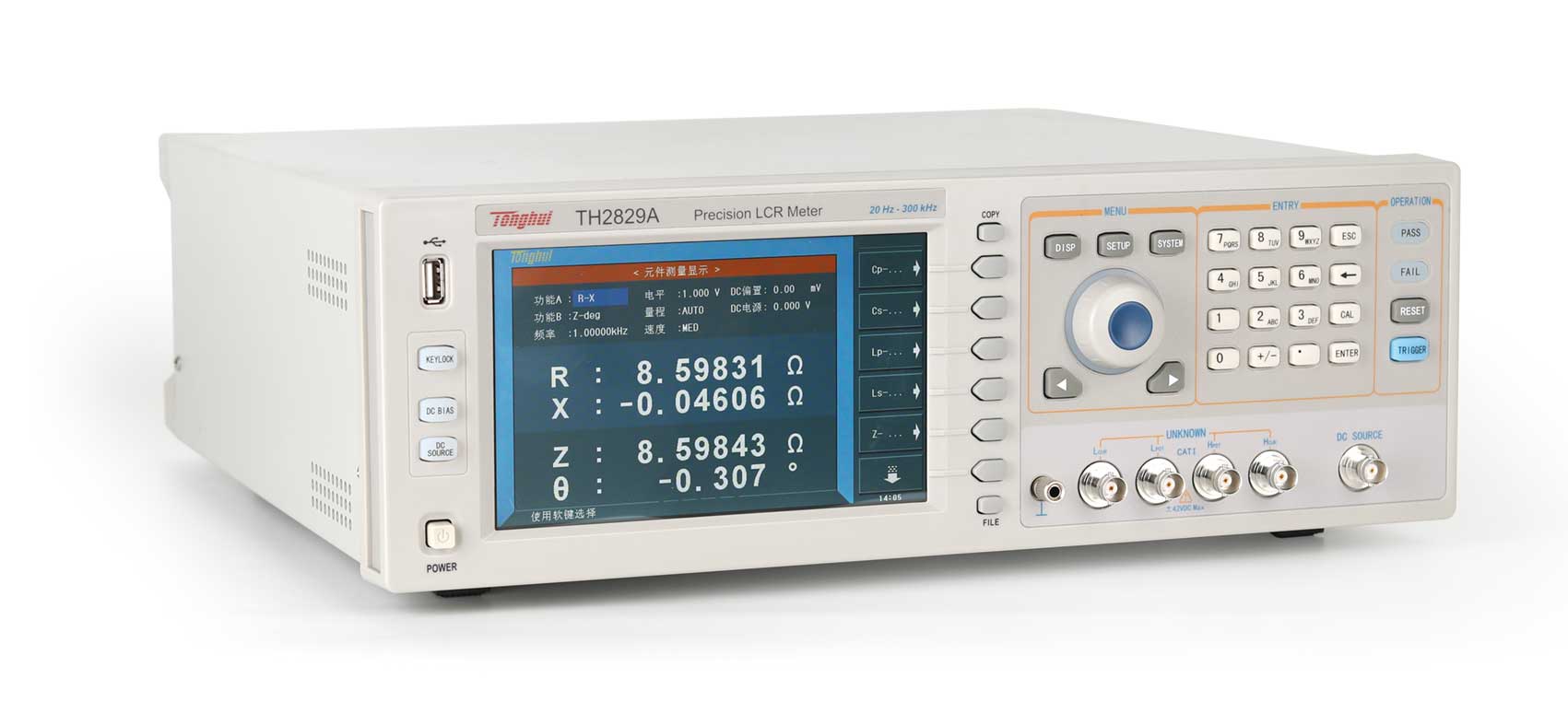

自动元件分析仪(含同惠TH2829X自动变压器测试系统软件V2.0)
■ 测试频率：20Hz-300kHz,分辨率：1mHz
■ 基本精度：0.05％
■ 测试速度：9ms/次
■ 压电陶瓷、超声波换能器等器件的阻抗分析与测试
■ 连续曲线扫描/图形分析功能
■ 可同时显示四种测量参数
■ 800×RGB×480 7寸TFT LCD显示器
■ 内置100组LCRZ设定文件
■ GIF图像、CSV数据文件USB存储器直接存储

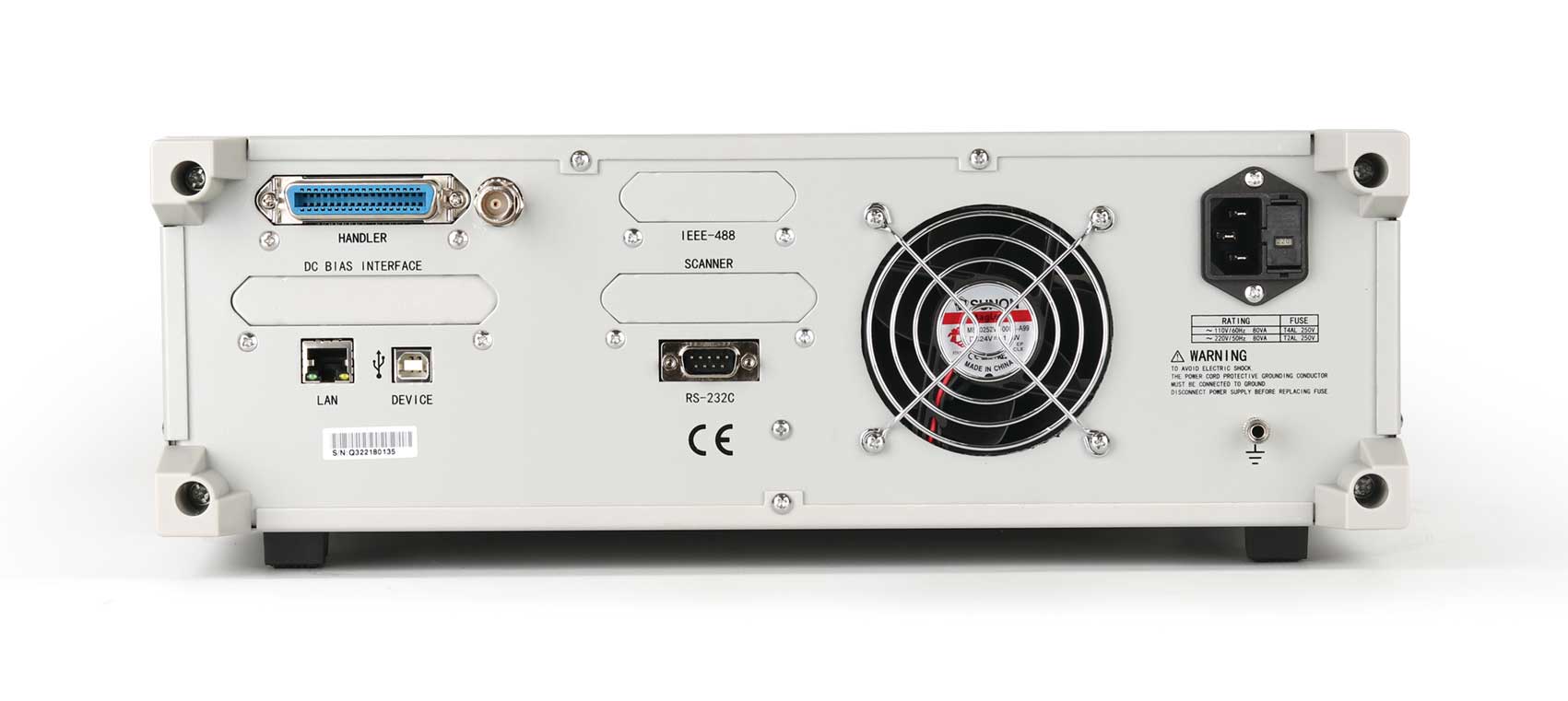

■ HANDLER、USB、LAN 、RS232C、GPIB（选件）DCI接口
■ 信号源选择 10V/100mA可编程AC测试电平
■ 10V/100mA可编程DC偏置电源 10V/50mA独立DC电压源
■ 1A直流偏置电流源（选配）120A外部偏流源（选配）
■ 最多201点列表扫描
同惠凭借强大的阻抗测试技术和丰富的研发经验，不断推出新的阻抗测试产品---TH2829系列自动元件分析仪是我公司最新推出的又一力作。
TH2829系列自动元件分析仪应用高速处理器和新的软件系统，使其拥有更高的测试速度、更全面的分析功能和友好的人机交互体验。精心设计的测量电路和优化的算法，进一步提升了低D值电容和高Q值电感的测试稳定性。仪器提供的10V交流测试电平、10V/100mA偏置电源和独立的10V/50mA DC电源，使本仪器可更方便地应用于各种无源/有源器件的测试。双主副参数显示、增强的显示系统设计、多达201点的列表扫描、多种参数的图形分析能力，使仪器能满足用户最多的应用需求。
得益于新一代处理器的应用，使仪器具有了更强大的数据处理能力，可将测试结果方便地存储于U盘或通过多种接口上传至上位PC或网络，推进测试自动化，提高测试效率。本系列测试频率最高为：20Hz-1MHz。具有0.05%的测试准确度、9ms/次的最高测试速度。仪器配有HANDLER、USB、LAN、RS232C 、DCI、GPIB（选配）等丰富的接口，无不彰显丰富的资源，将带给客户较好的性价比体验。
TH2829系列元件分析仪可完全适用于各种工业和军用标准的测试要求。
功能特点

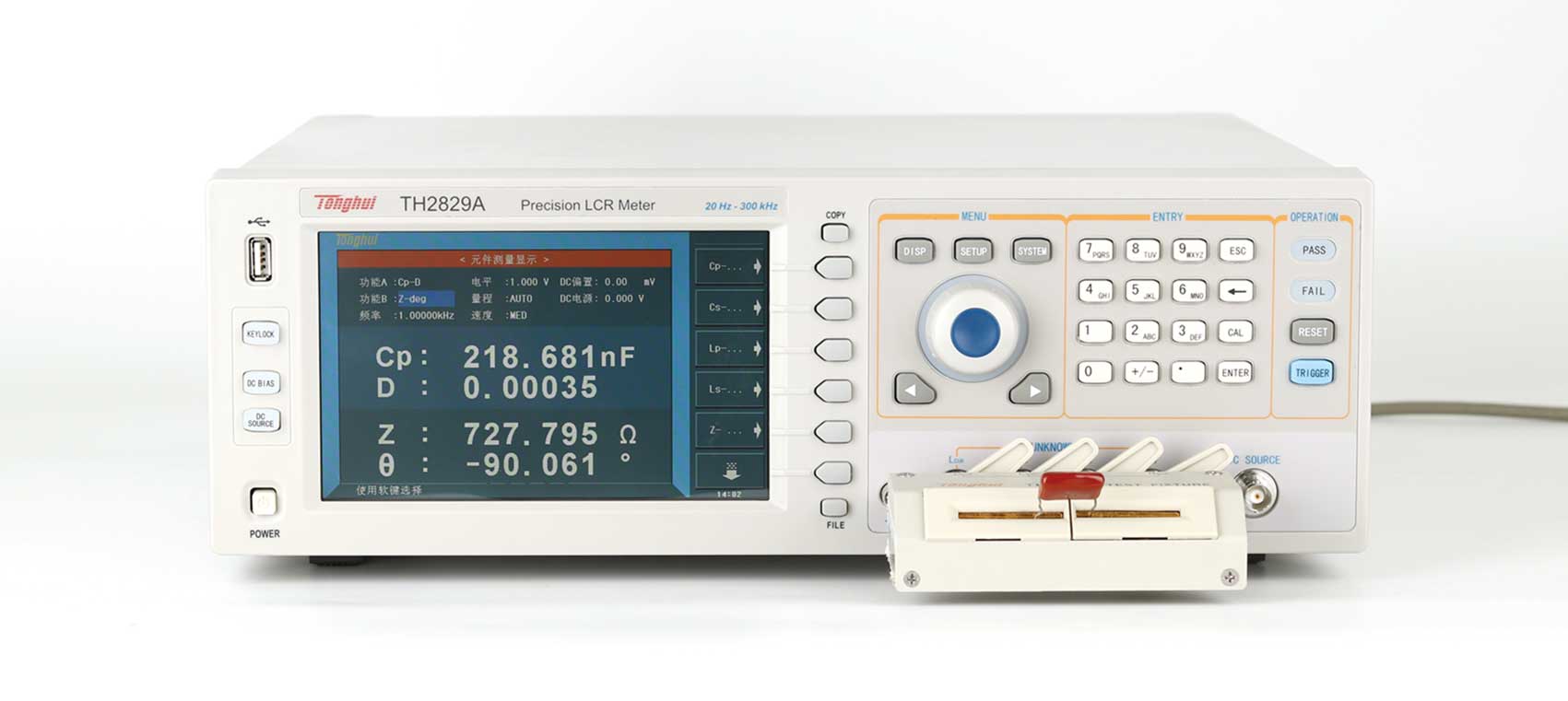

A. 多参数同时测量显示

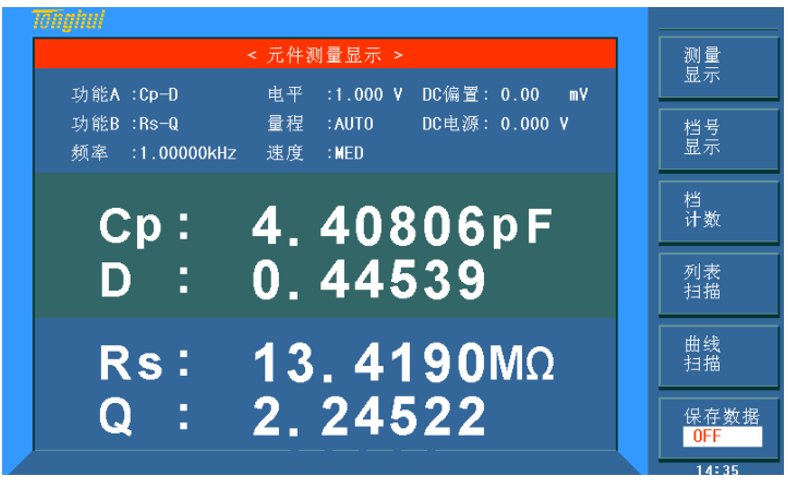

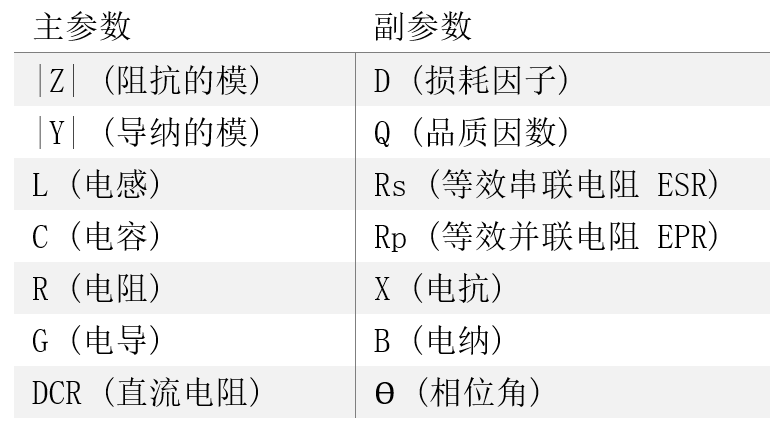

TH2829系列数字电桥在一个测试周期内可同时测量阻抗元件的四个参数，包括两个主参数和两个副参数，并且在同一界面可同时显示4个参数的测试值。
B. 高稳定性和高一致性

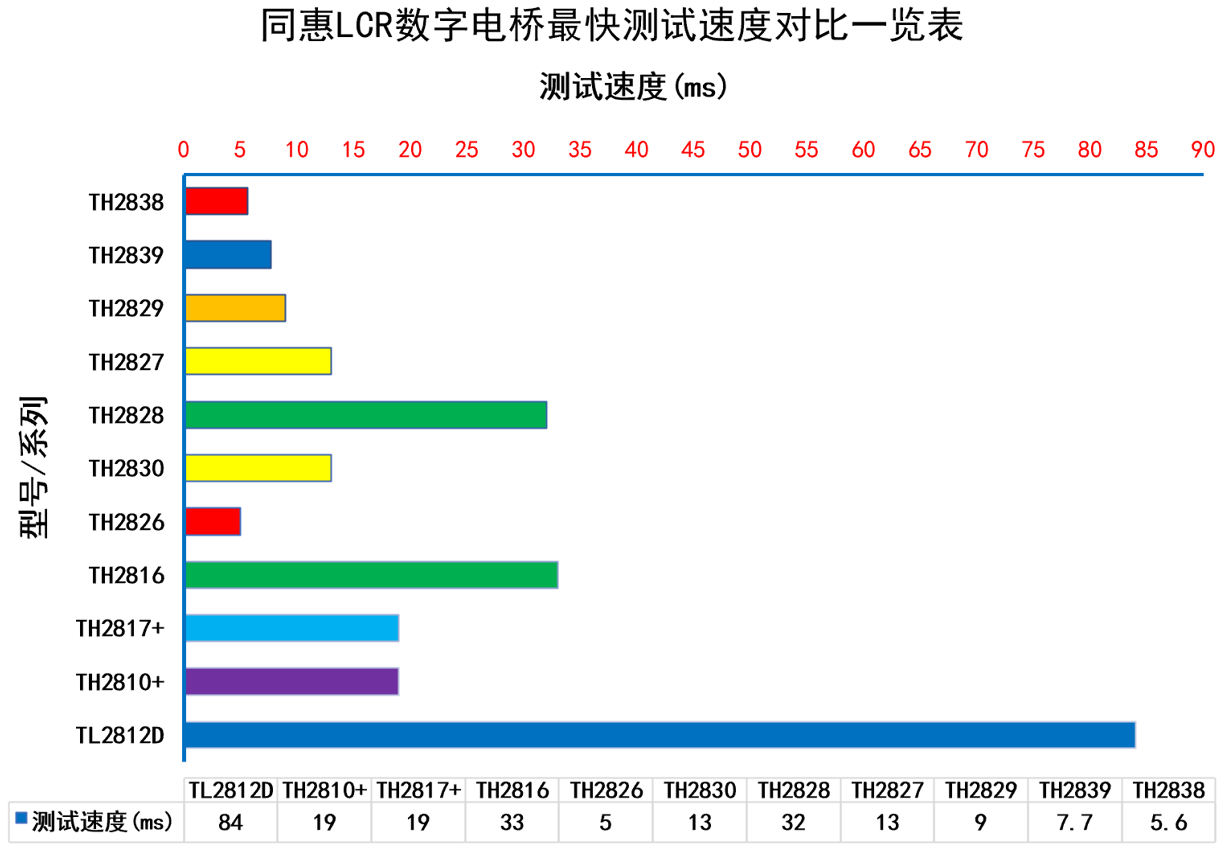

C. 高速度

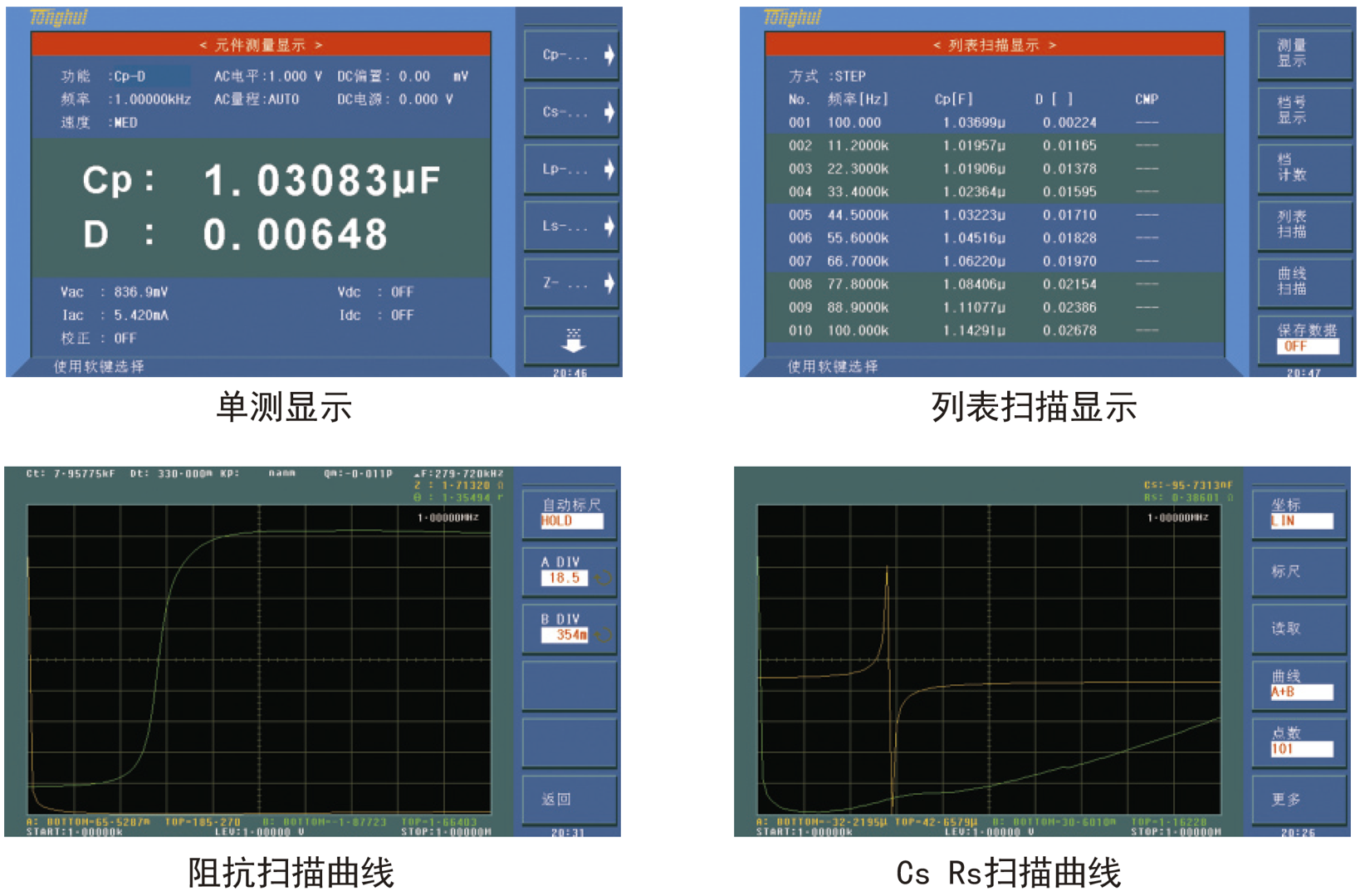

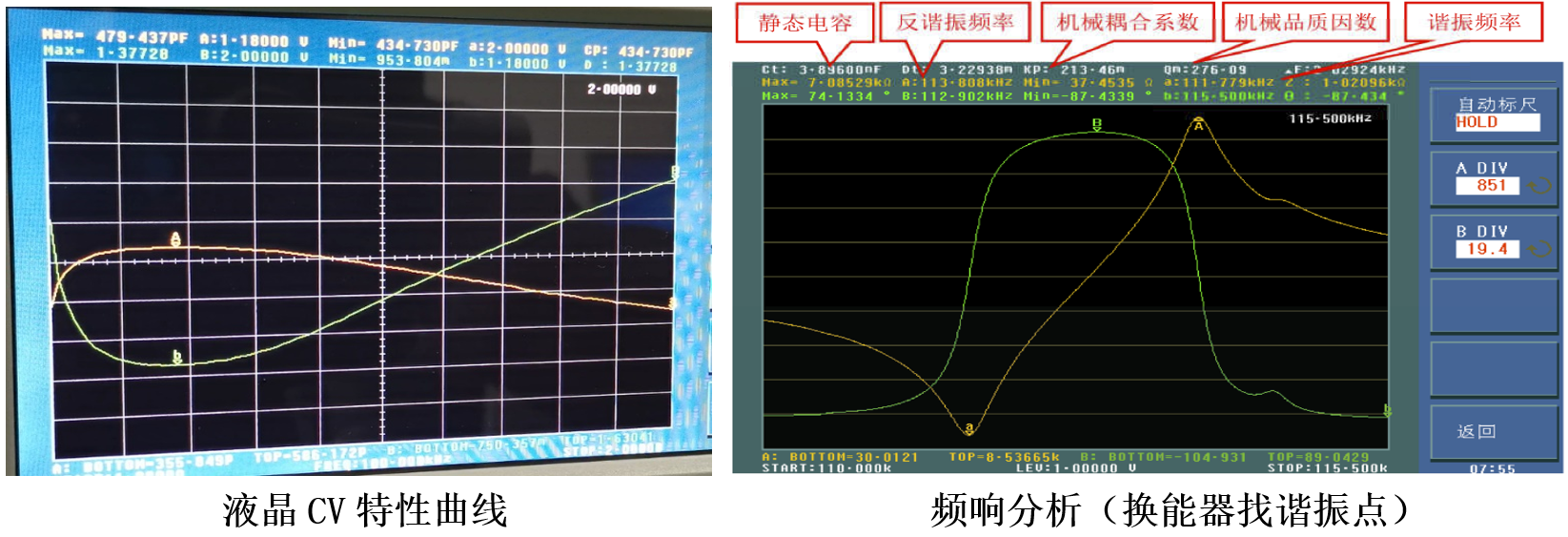

D. 功能与界面
E. 材料介电常数测试

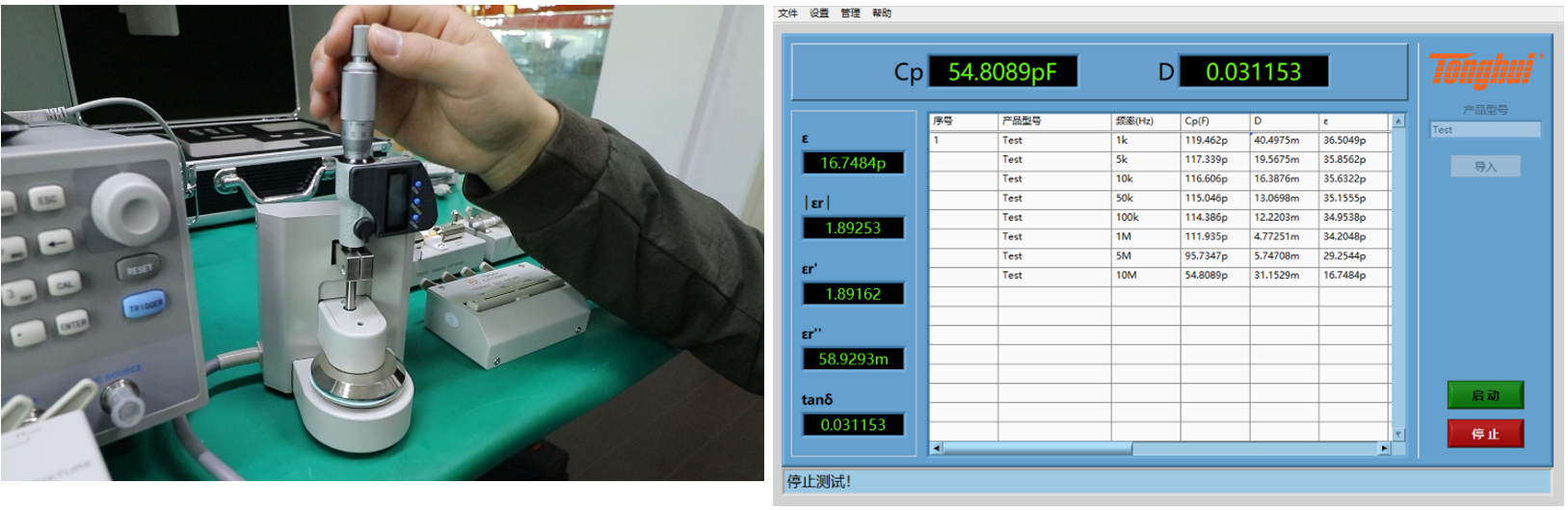

配合专用材料测试夹具TH26077以及上位机软件可方便、精确的测量材料在不同频率下的介电常数。

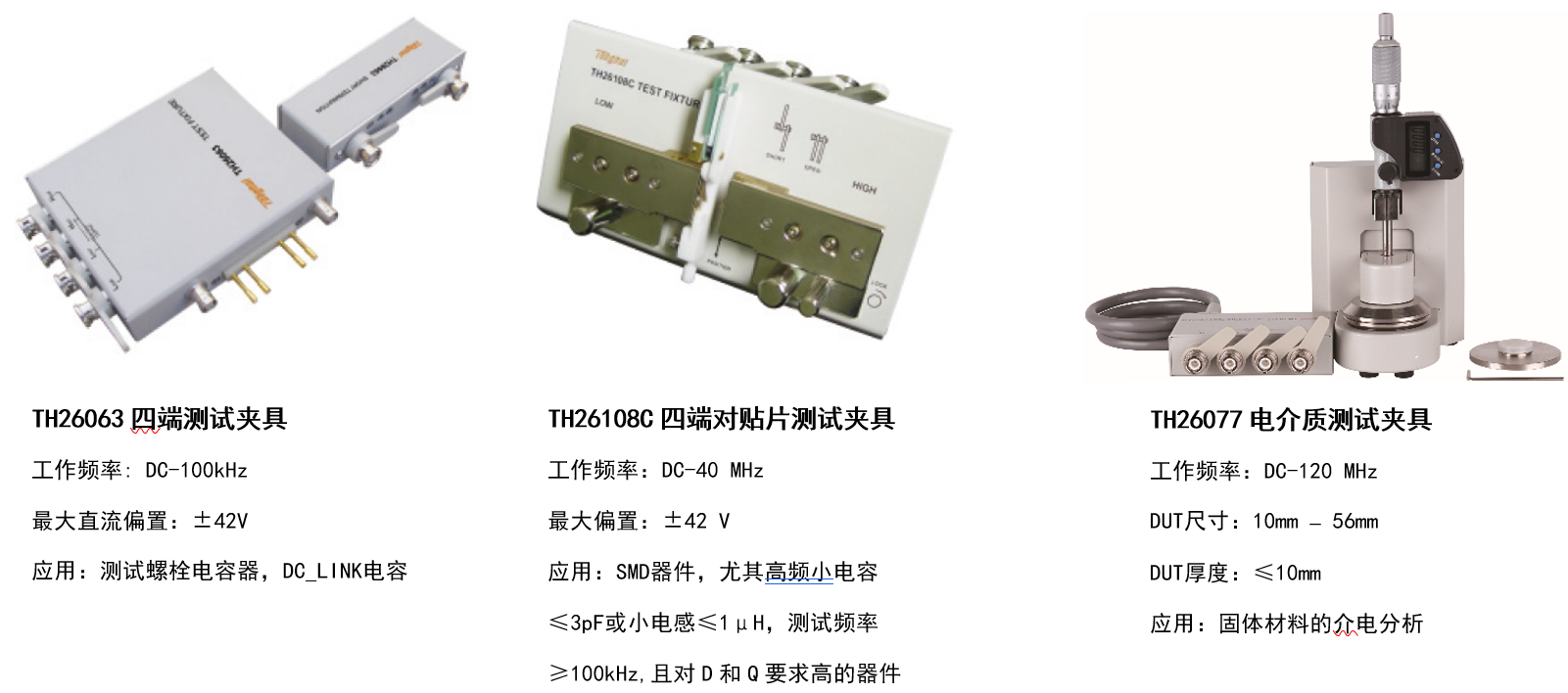

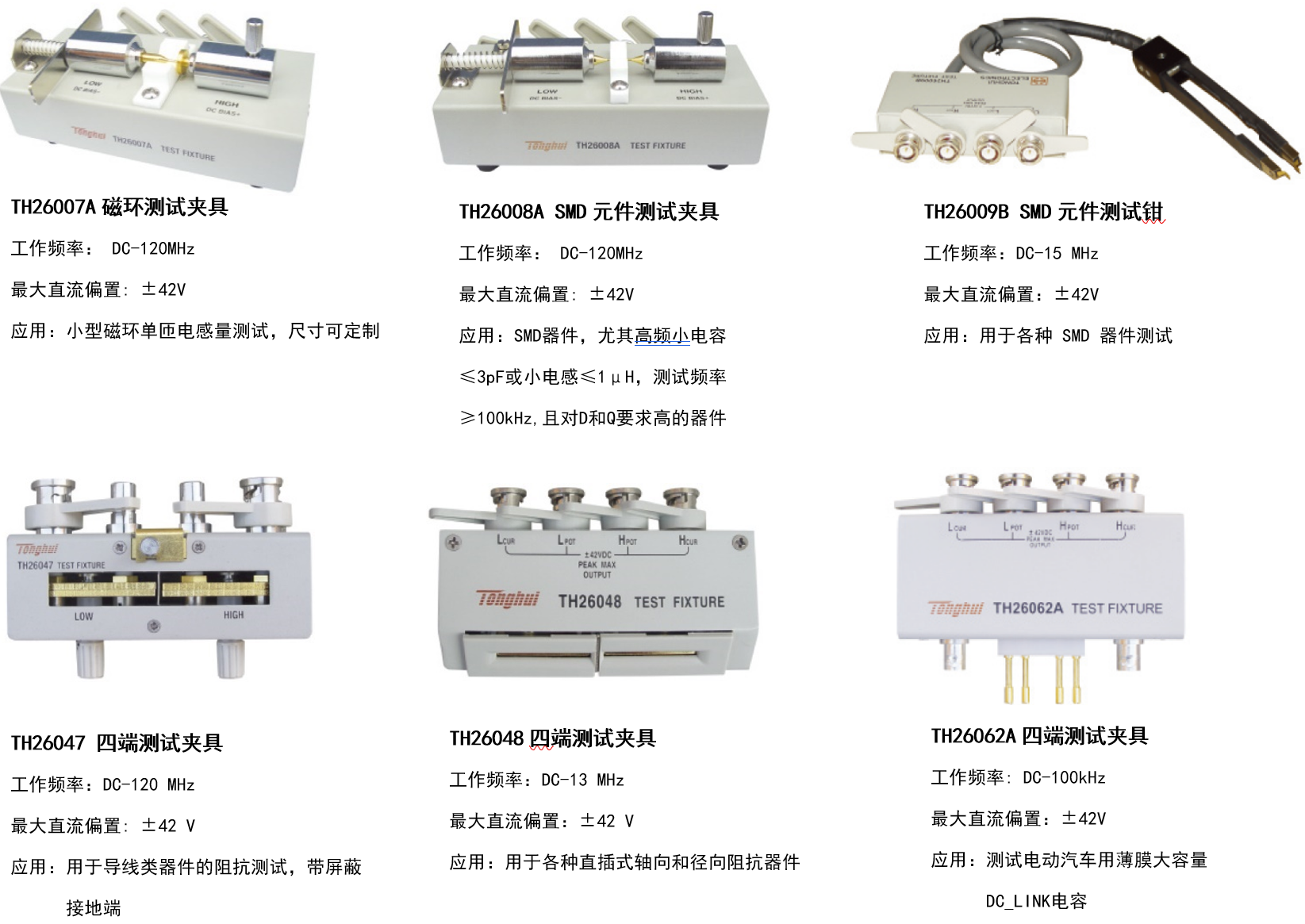

F. 选配附件
A. 上位机软件
a) 通用上位机软件

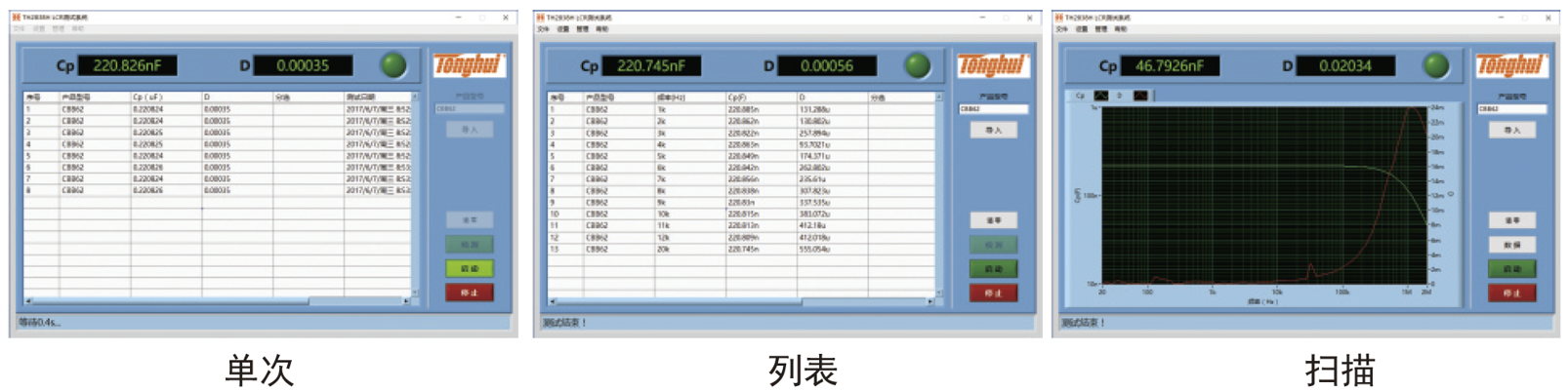

测试方式：

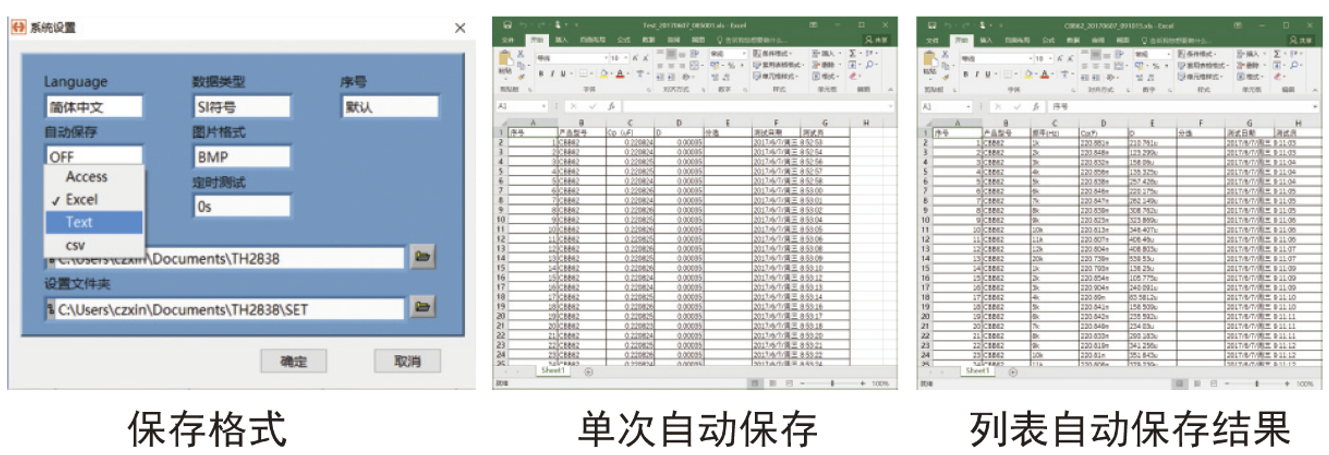

文件保存：
硬件连接方式：RS232C、USB、GPIB、LAN
数据图像保存格式：TXT、XLS、MDB、CSV、BMP、JPG、PNG
其它功能：自动记录、设置文件保存、用户管理等

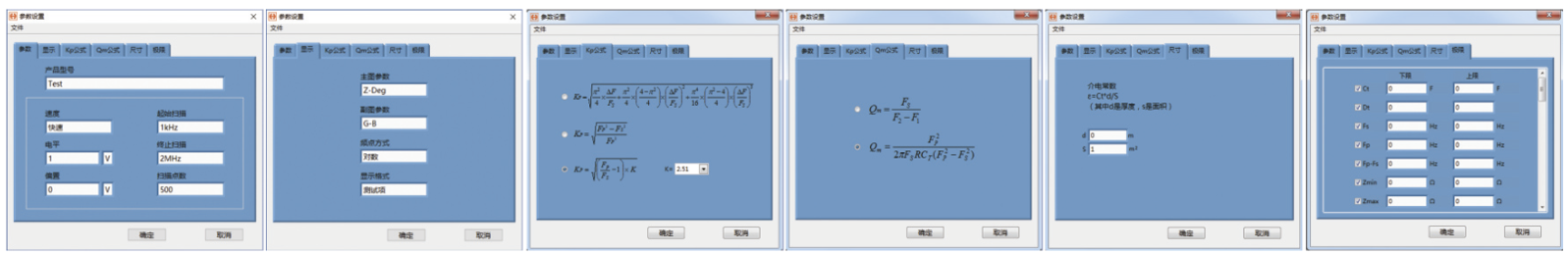

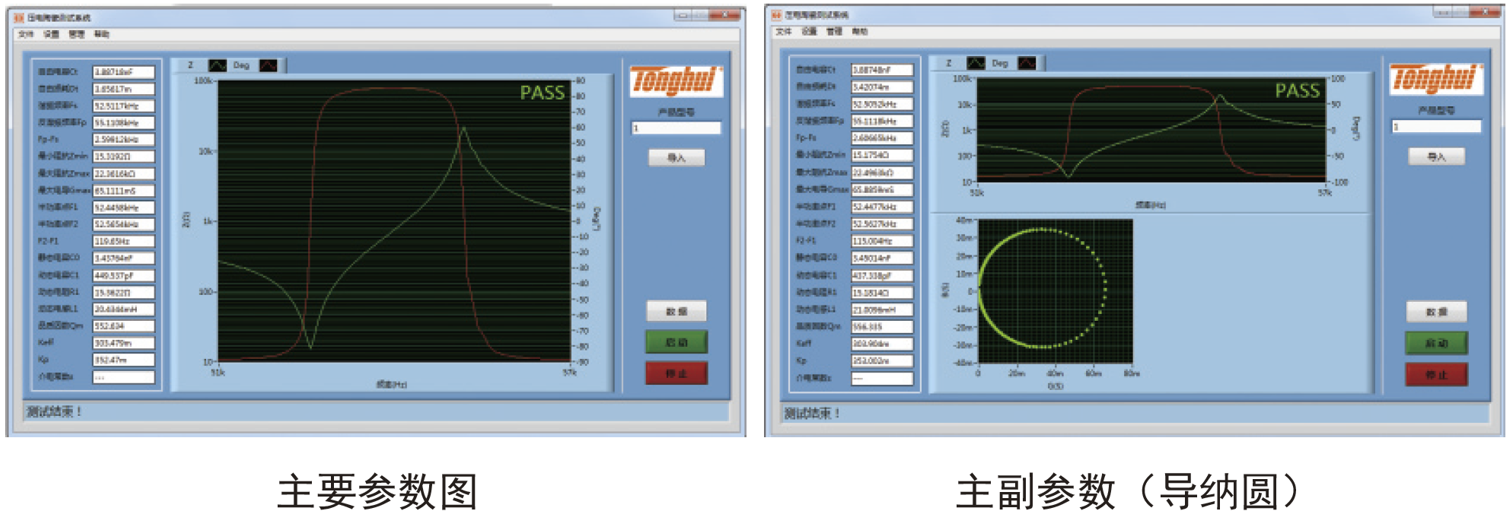

b) 压电陶瓷上位机软件
分析设置：
分析结果：

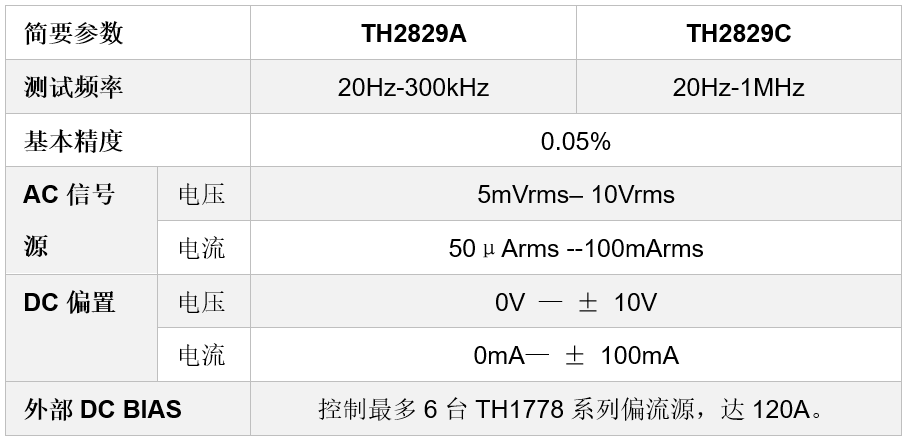

产品型号 | TH2829A | TH2829C |
显示 | 7英寸 TFT LCD显示器800×RGB×480 | |
基本测量准确度 | 0.05%(详见说明书) | |
测试频率 | 20Hz-300kHz | 20Hz-1MHz |
AC信号电平 | 5mVrms - 10Vrms；50μArms - 100mArms | |
信号源输出阻抗 | 30Ω、50Ω、100Ω | |
RDC源内阻 | 30Ω、50Ω、100Ω | |
DC偏置 | 0V - ±10V；0mA - ±100mA， 外接：最大120A | |
电压源 | 0V - ±10V；0mA - ±50mA | |
测试参数 | L、C、R、|Z|、D、Q、|Y|、G、X、 θd、θr、RDC、Vm、Im，△% | |
测试速度 | 快速： 9 ms；中速： 67 ms；慢速： 187 ms | |
列表扫描 | 201点，扫描参数： 测试频率、AC电压、AC电流、DC BIAS电压、DC BIAS电流 | |
图形扫描分析 | 频率、ACV、ACI、DCV BIAS/DCI BIAS，51/101/201/401/801点可选，扫描图形可存储于仪器、外部USB | |
通用功能 | 串、并联等效模式，测试电缆长度：0m/1m/平均：1-255次，校准：开路、短路、负载，ALC功能，量程选择：自动、手动，触发模式：INT、MAN、EXT、BUS，触发延时：0-60s，键盘锁定功能 | |
特有功能 | 四参数同时测试，一键截屏功能，一键记录功能 | |
比较器 | 10档分选， PASS/FAIL指示，档计数功能 | |
存储 | 100组仪器内置测试设定文件保存/调用 0-99; USB存储器：设定文件、GIF图像、CSV数据文件 | |

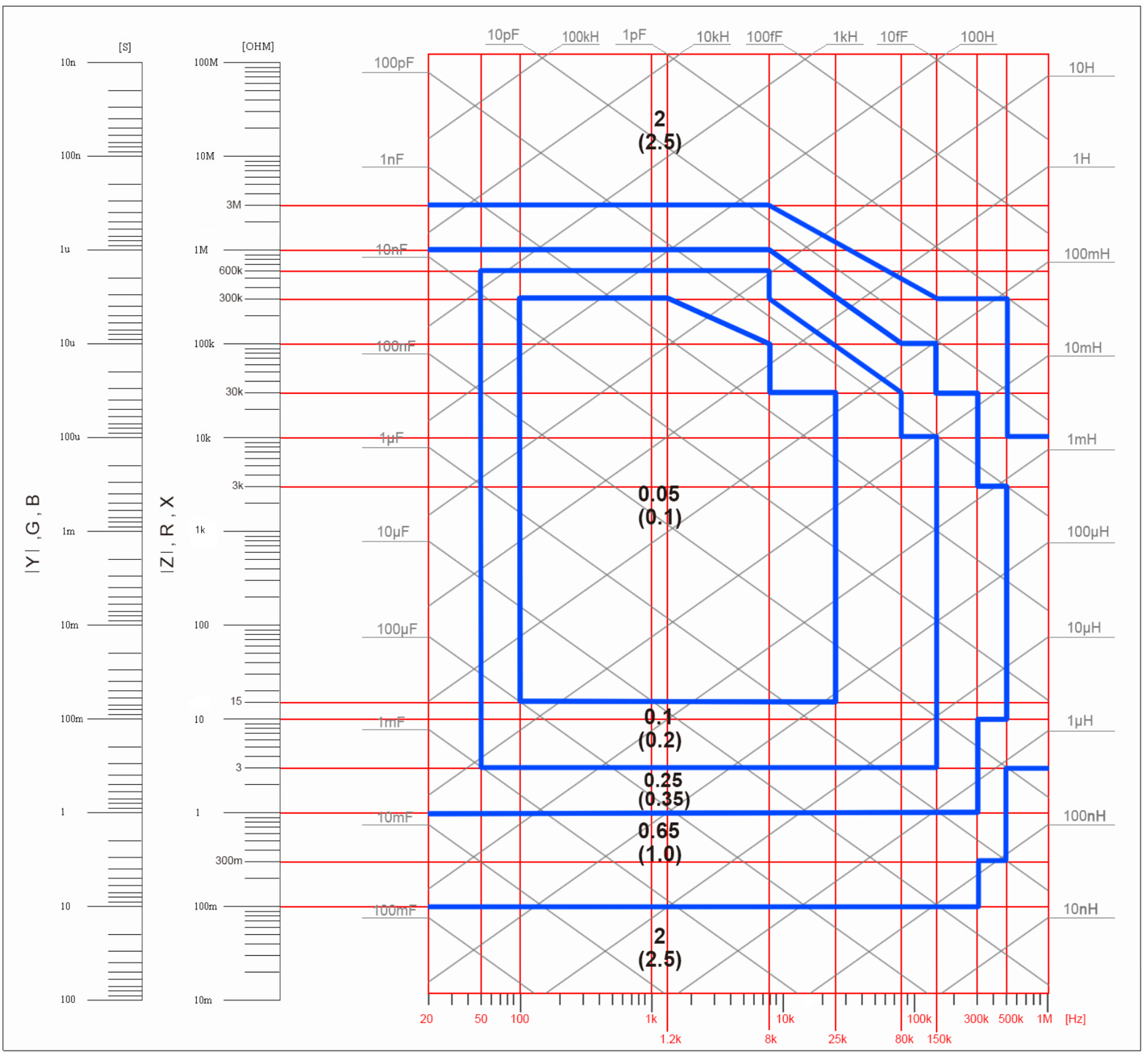

基本准确度因子曲线：
注：测试信号电平： 0.3Vrms – 1Vrms
上部数值（无括号的数值）适用于中速和慢速，下部数值（括号中的数值）适用于快速。

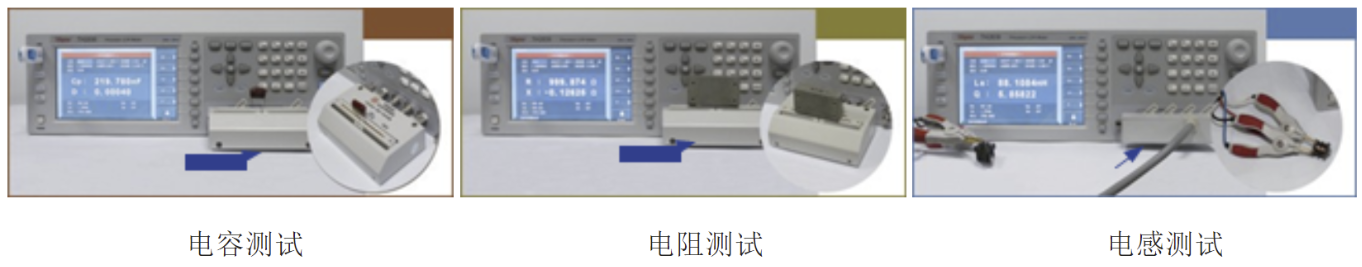

■ 无源元件:
电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析
■ 半导体元件:
LED驱动集成电路寄生参数测试分析；变容二极管的C-VDC特性;晶体管或集成电路的寄生参数分析
■ 其它元件:
印制电路板、继电器、开关、电缆、电池等的阻抗评估
■ 介质材料:
塑料、陶瓷和其它材料的介电常数和损耗角评估
■ 磁性材料:
铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估
■ 半导体材料:
半导体材料的介电常数、导电率和C-V特性液晶材料：液晶单元的介电常数、弹性常数等C-V特性
