精密LCR数字电桥
■ 测试频率：20Hz-200kHz
■ 基本精度：0.05%
■ 信号源：0-2V/0-20mA
DC偏置：±5V/50mA，外部DC BIAS偏置最大可达120A
■ 支持110V/220V两种电源电压（TH2830/TH2832）
■ 6位读数分辨率
■ L-RDC 同时显示
■ 201点列表扫描功能
■ 10档分选、计数功能，PASS/FAIL指示
■ 软电源开关
■ 4.3寸TFT液晶显示
■ 中英文可选操作界面
■ 高性能、小体积、低成本
■ 存储空间：内置：40组设定文件
USB扩展：设定文件，CSV格式记录，GIF图像

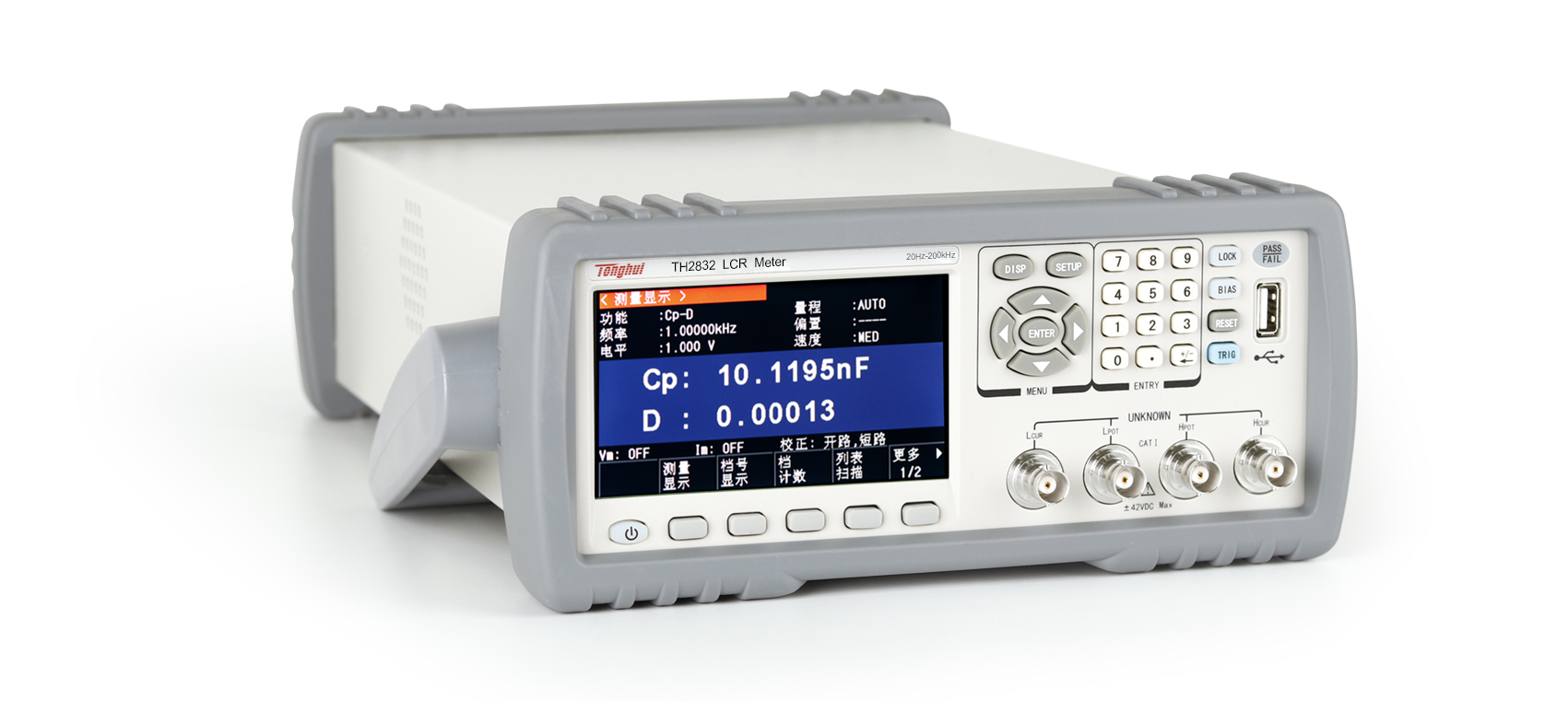

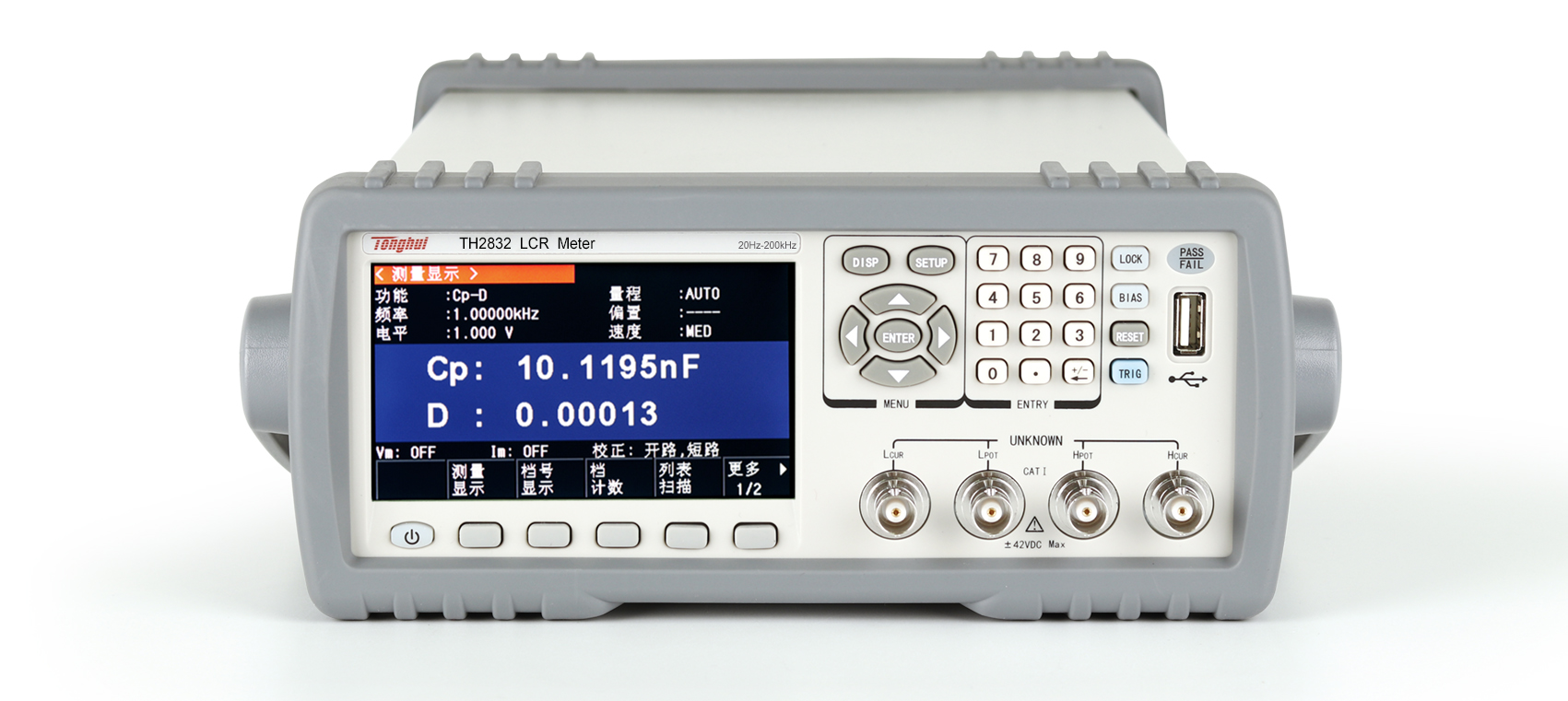

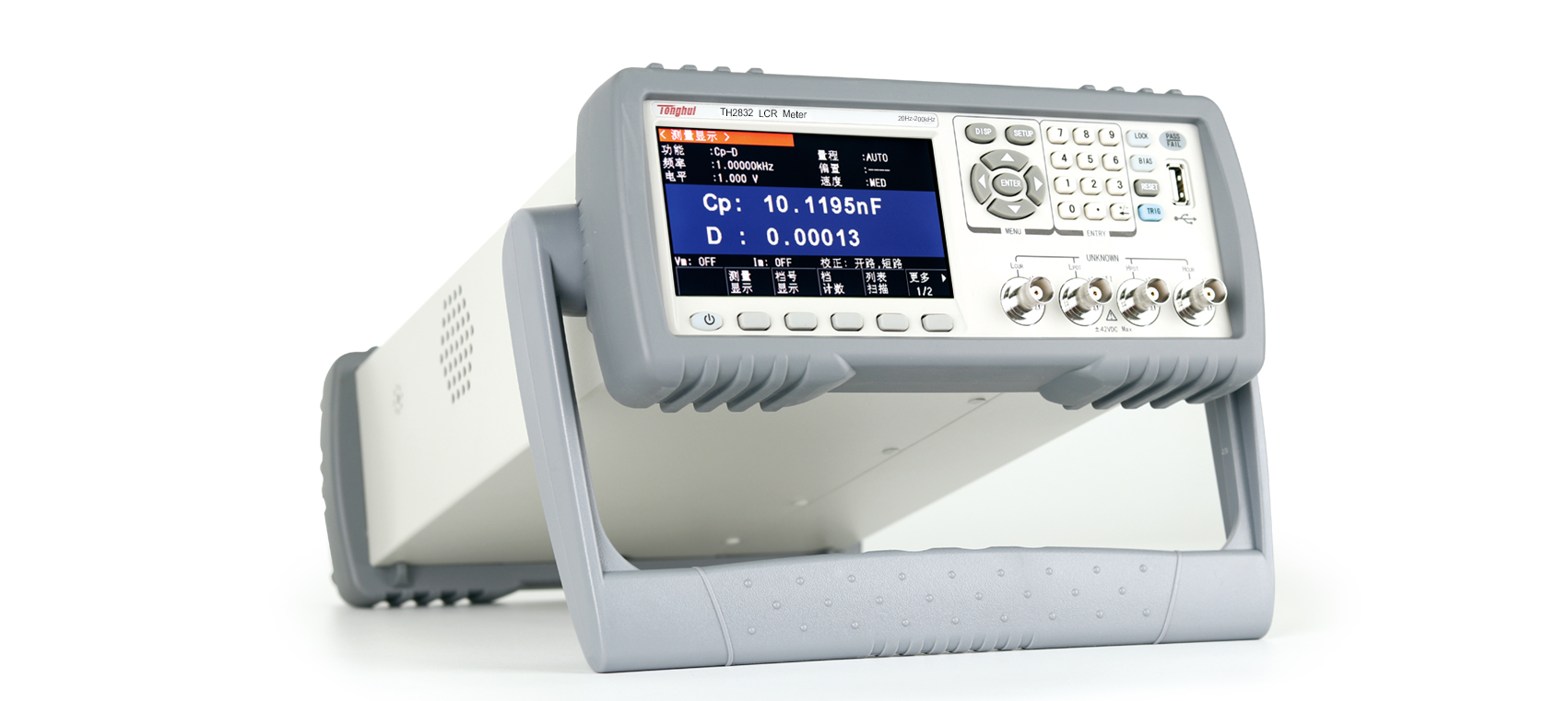

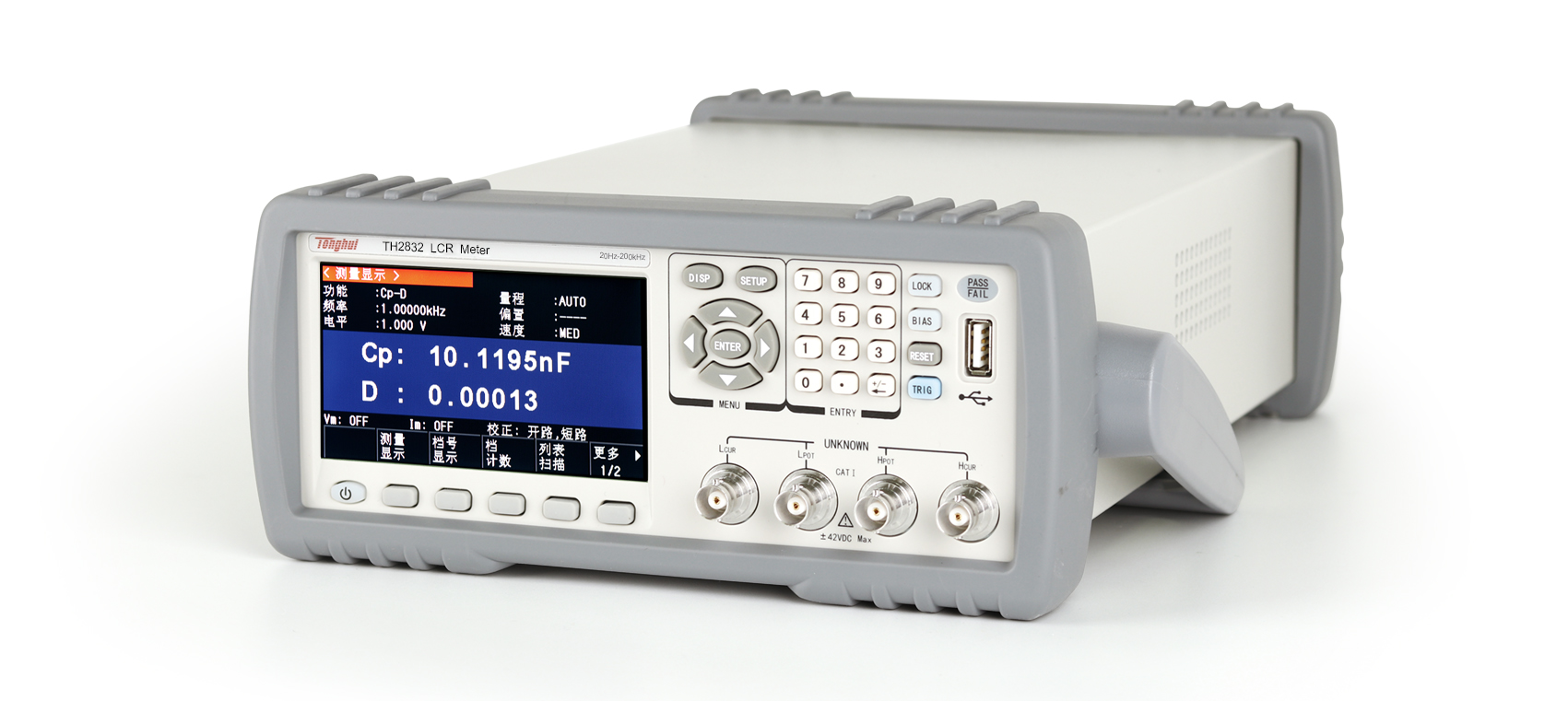

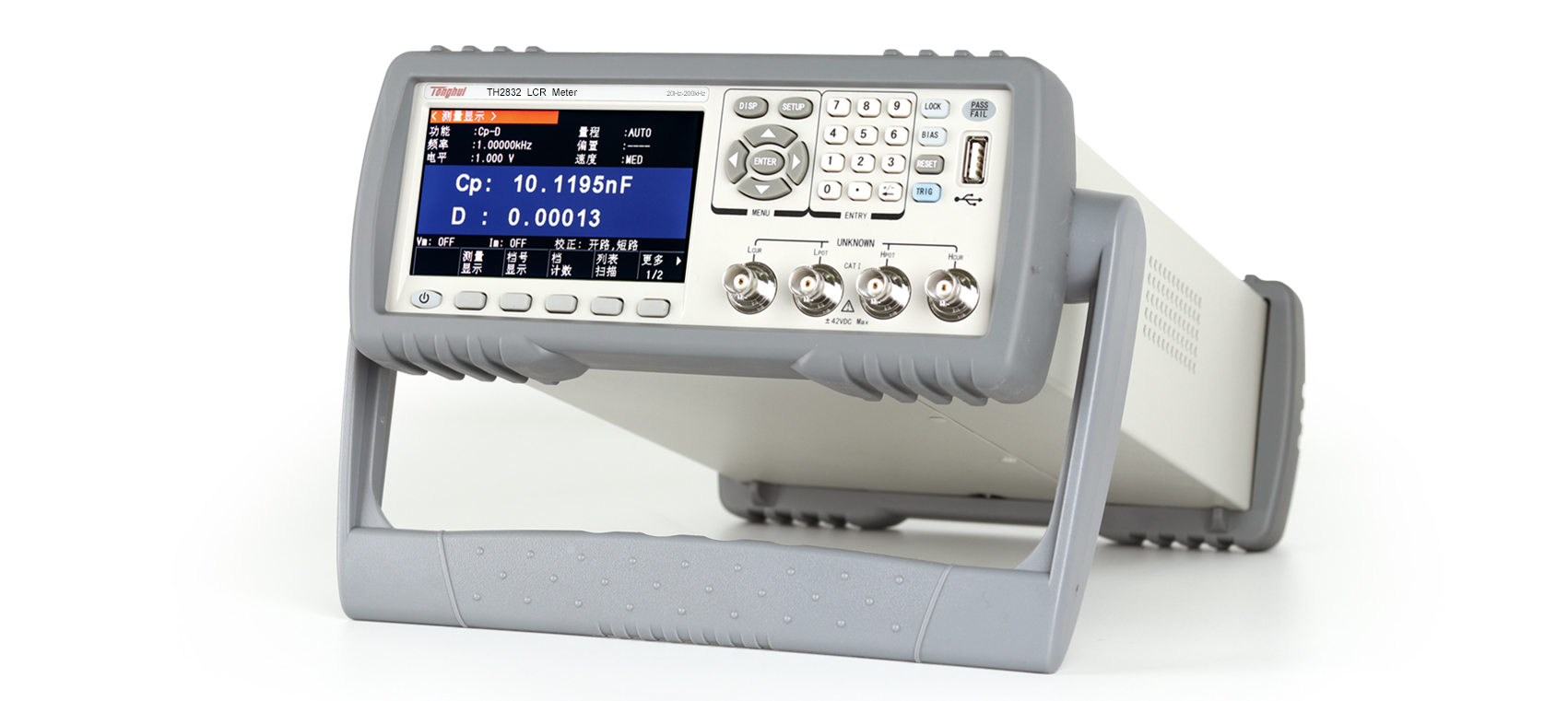

TH283X系列是新一代低预算成本，高性能紧凑型LCR数字电桥，采用最新工艺和高密度电路设计，浓缩大型LCR测试仪的精华、紧凑、小巧。取消传统机械电源开关，采用软件控制电源开关。0.05%的基本精度和良好的测试稳定性可与高端机型媲美。配备4.3寸LCD显示屏和全新升级的界面系统，美观大方，操作简便。仪器提供丰富的接口，兼容标准SCPI指令，可方便地组成各种测试系统，满足检验、生产、科研的各种需求。
A. 高性能、小体积（可同时测试直流电阻RDC）功能特点

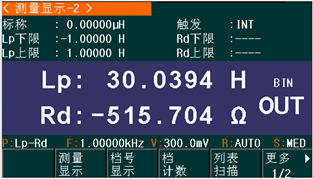

4.3英寸大型LCD显示屏可同时显示设定参数及测试结果（可同时测试并显示直流电阻RDC），对应显示功能的功能键能提供更快速的操作。仪器还提供了测量显示2功能，方便用户快速分选设置测试产品以及结果显示。
B. 空夹具判断
该功能可帮助用户排查测试夹具的接触不良或者测试夹具短路的情况。如果该功能打 开，仪器自动根据极限设置页面里的标称值，把标称值乘 0.05 以后的值作为下限，把标称 值乘 100 的值作为上限，超出这个上下限范围的值被认为夹具开路或者短路，仪器会停止输出 HANDLER 的分选结果信号，防止导致错误的判断结果输出。
C. 智能归零功能
TH2830系列提供两种校正方式。一种是采用插入法对所有频率点进行开路和短路校正。 另外一种是对当前设定频率点进行开路，短路和负载校正。可提供 201 个校正点。
D. 多点列表测试
列表扫描功能可对最多201个点的测试频率，测试电平或直流偏置进行自动扫描测试。通过使用此功能，用户可以快速且清楚的获得被测对象的特性变化趋势，判断该被测件在实际应用是的适用性。
E. 方便快捷的档分选测试功能
TH2830 内置比较功能可将被测元件分成最多达 10 个档（BIN1 至 BIN9 及 BIN OUT）。可设 定 9 对主参数极限和一对副参数档极限。并且可以通过档号数字或计数的方式在界面直观清晰的展示给用户，以及提供声光报警功能。
F. 丰富的接口功能

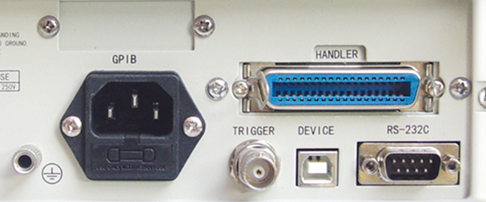

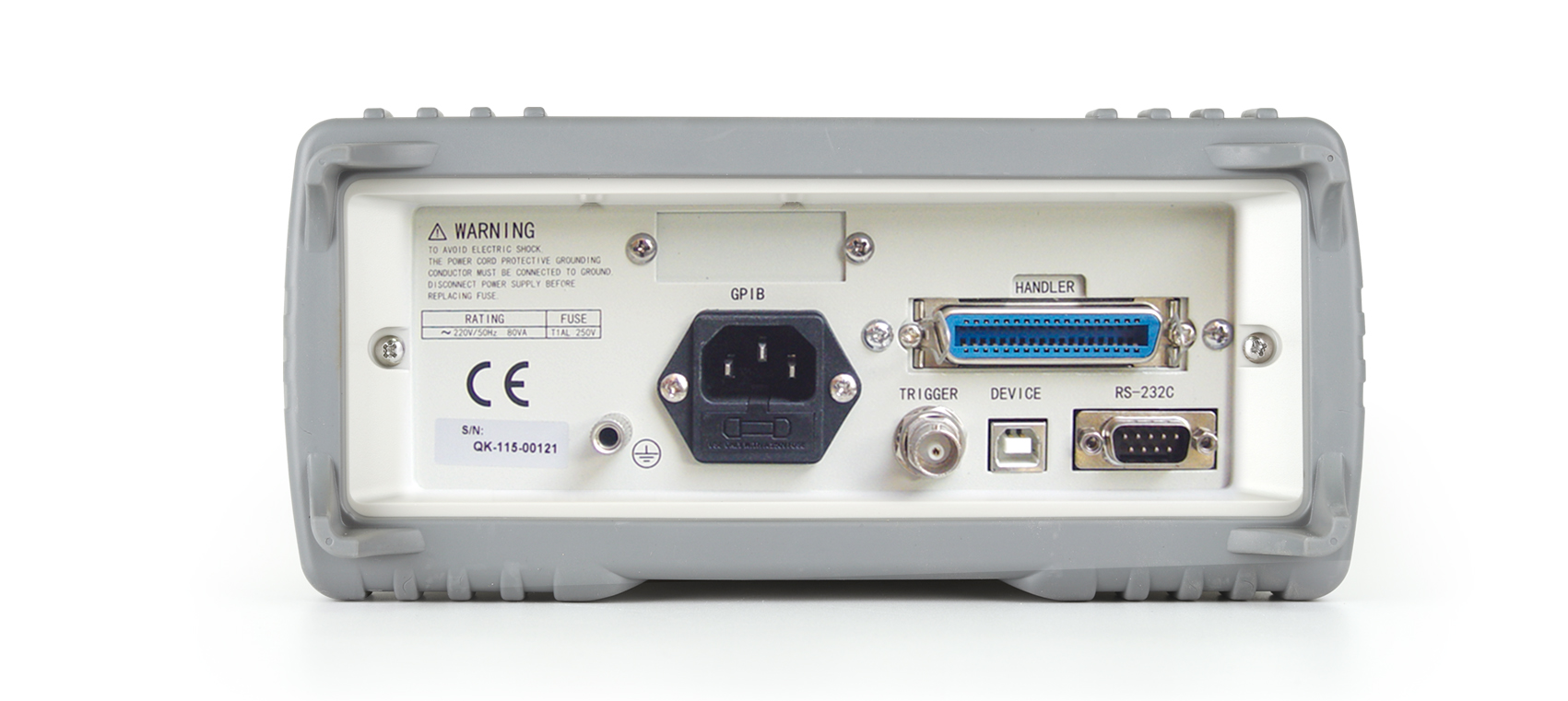

TH2830 系列测试仪给用户提供了 Handler 接口，该接口主要用于仪器分选结果的输 出。当仪器使用于自动元件分选测试系统中时，该接口提供与系统的联络信号和分选结 果输出信号。测试仪还给用户提供了RS232C、USB DEVICE、GPIB（选件）接口来实现数据远程通信。这些接口非常适用于目前市场上自动化应用的要求。

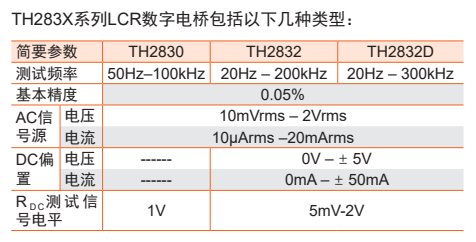

产品型号 | TH2830 | TH2832 | TH2832D | |
显示 | 4.3 TFT LCD显示器480×272 | |||
基本测量准确度 | LCRZ | 0.05% | 0.05% | |
DCR | 0.1% | |||
测试频率 |
| |||
AC信号电平 | 10mVrms - 2Vrms；100μArms - 20mArms | |||
信号源输出阻抗 | 30Ω、100Ω | |||
RDC测试信号电平 | 1V | 5mV - 2V | ||
DC偏置 | ------- | 0V - ± 5V/0mA - ± 50mA | ||
电压源 | ------- | |||
测试参数 | L、C、R、|Z|、D、Q、|Y|、G、X、 θd、θr、RDC、Vm、Im，△% | |||
测试速度 (ms) | 快速： 12.5ms；中速： 83 ms；慢速： 167 ms | |||
列表扫描 | 201点，扫描参数： 测试频率、AC电压、AC电流、DC BIAS电压、DC BIAS电流 | |||
测量结果显示 | 测量显示1：测试状态及结果；测量显示2：分选状态及结果 | |||
通用功能 | 串、并联等效模式，测试电缆长度：0、1m，平均：1-255次，校准：开路、短路、负载， ALC功能（仅TH2832）量程选择：自动、手动，触发模式：INT、MAN、EXT、BUS，触发延时：0-60s，键盘锁定功能 | |||
特有功能 | L-RDC同时测试，软电源开关，一键截屏功能，数据记录功能 | |||
比较器 | 10档分选， PASS/FAIL指示，档计数功能 | |||
存储 | 内部：40组仪器内置测试设定文件， USB存储器：设定文件、GIF图像、CSV数据文件 | |||
供电 | 220V(AC) | 24V(DC) | ||
■ 无源元件:
电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估
■ 其它元件:
印制电路板、继电器、开关、电缆、电池等的阻抗评估
