双范围可编程线性直流电源
■ 额定输出：范围1：0-72V/0-1.5A (108W)
范围2：0-32V/0-3A (96W)
■ 线性设计，双范围输出
■ 高精度、高稳定性、低纹波、低噪声
■ 1/2 2U超小体积，前后面板输出与采样端
■ 清新简洁系统设置、中英文操作界面
■ 24位色4.3寸 TFT LCD，分辨率：480x272
■ 强大编程能力，100组设置状态记忆保存和调用
■ 10个触发文件，每个文件100个测试序列，编程循环输出
■ 定时输出：时间(0.1-99999.9s)
■ 旋钮和数字键盘设置电压、电流、输出时间
■ 面板功能按键背光显示
■ 远端测量功能，补偿线上压降
■ 输出控制开关
■ 拷屏功能
■ 过电压、过电流保护
■ 智能温控风扇
■ 支持标准SCPI和MODBUS通讯协议
■ 通过计算机进行软件监控
■ 通过U盘升级仪器固件
TH6200系列双范围可编程直流电源涵盖了五个型号（80W-216W），每台电源都具有双电压、双电流输出范围的功能，实现一台单机可当作两台不同的单机使用。
TH6200系列电源均为线性、程控输出设计，因此该系列电源具有纹波小、噪声低、精度高、稳定性强的卓越性能。全系列采用4.3寸TFT LED显示屏，所有设置与输出参数同屏显示，使用起来更加直观。UI设计方面仪器采用菜单化操作，软键、旋钮控制及输入参数，使用起来方便快捷，能很好的适应产线快速操作以及高校、实验室的应用需求。
TH6200系列还具有强大的可编辑能力。仪器可保存10个测试文件，每个测试文件可编辑100个测试步骤，当需要时可一键调取，并且支持测试文件循环输出。

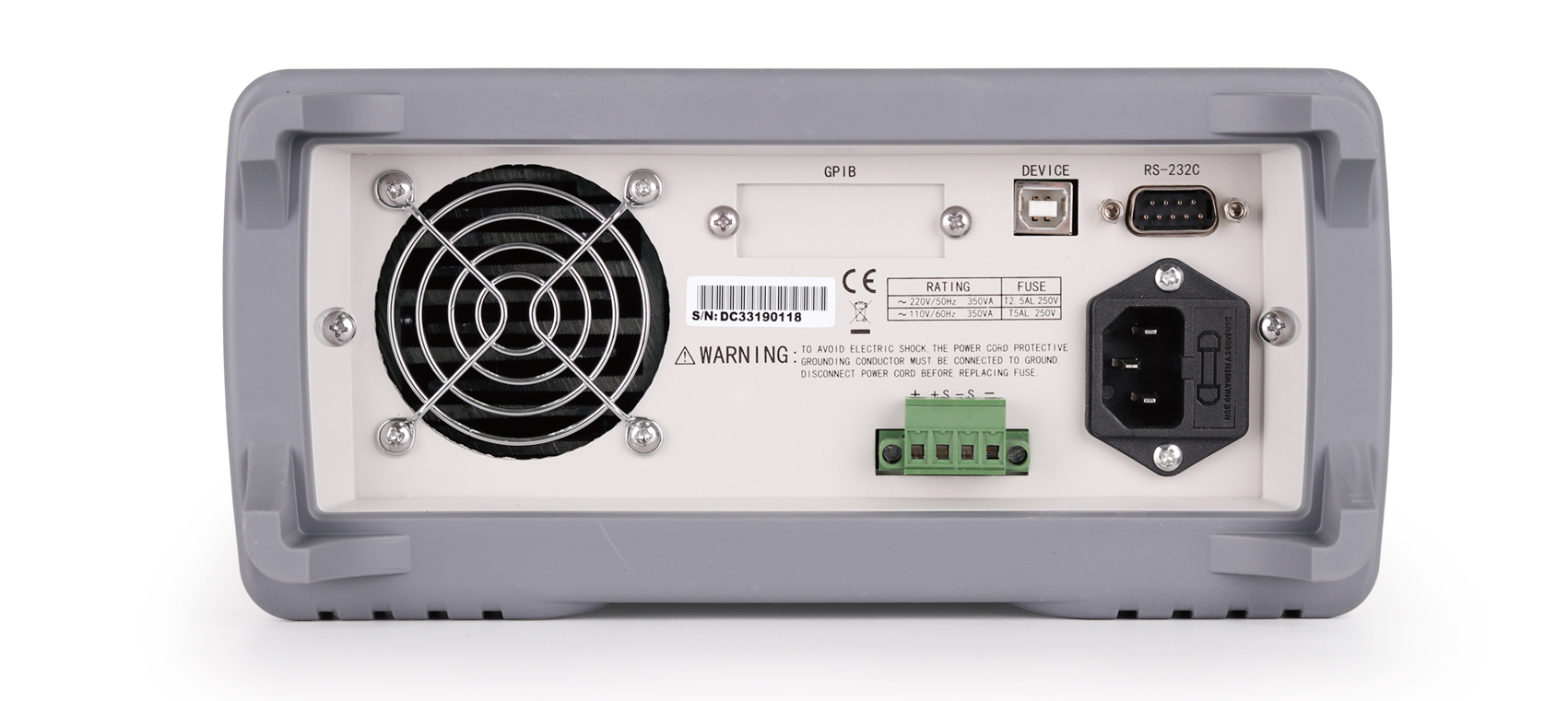

TH6200系列标配了RS232、USB HOST和USB DEVICE接口，可选配GPIB接口,支持SCPI和MODBUS通讯协议，可方便地选购上位机软件或者自行编辑以满足系统集成的需要。小体积、标准机箱尺寸加上前后面板都可输出的设计特点，使得TH6200系列电源可以方便地集成在标准机柜里面。
功能特点
A. 双范围输出
TH6200系列电源具有两个电压、电流输出范围，客户可根据实际需求选择高电压输出或者高电流输出。
B. 便于自动化集成
TH6200系列电源前后面板都可以输出，具有1/2标准机箱尺寸，配备齐全的通讯接口，支持SCPI和MODBUS通讯协议，使其可以方便的集成于自动化系统上。
C. 远端补偿功能
当仪器输出电流较大、导线细长阻值较大，仪器输出端到被测件的导线上会分得较大电压，造成被测件两端实际电压小于仪器输出电压。使用远端补偿功能可以补偿测试线上的压降，保证被测件两端电压为实际设置的输出电压。
D. 人性化设计

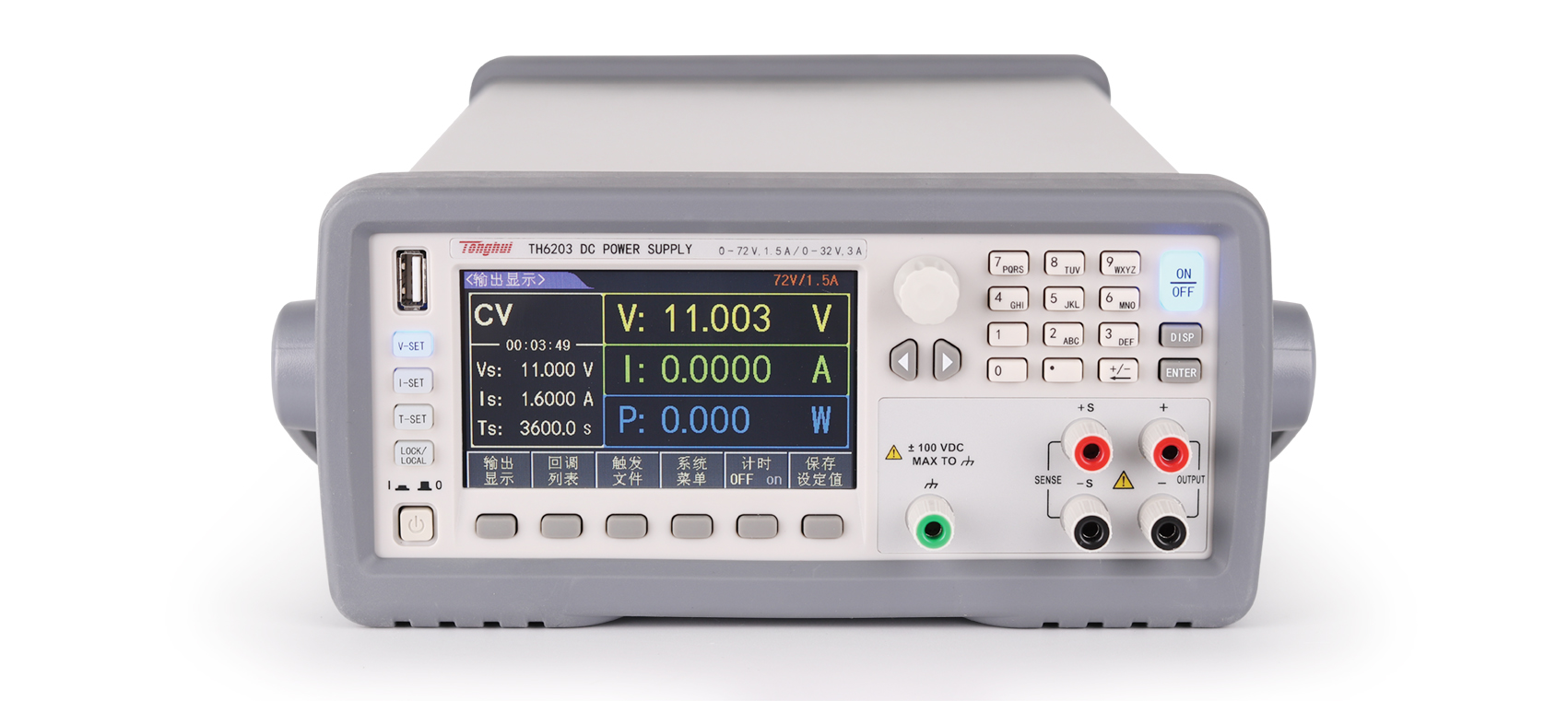

TH6200全系列配备4.3寸TFT LCD显示屏，所有设置参数和输出参数同时显示在同一屏幕中。屏幕左侧对应于参数设置区域配备了电压、电流、时间快速设置按钮，使用起来更加方便、直观。数字编码旋钮、数字键盘可快速准确地输入设置参数，避免了电位器调节带来的效率低下和不精确问题，输出切断开关可有效保护被测件和仪器本身。
E.强大的编辑能力
仪器回调列表中可储存100组状态数据，每组数据可设置电压值、电流值、过保电压和过保电流，需要时可在回调列表中直接调用（如图E-1）。仪器还设计了10个触发文件的快速调用功能（如图E-2），每个触发文件包含100个触发步骤(如图E-3)。每个触发步骤可编辑输出电压、输出电流、输出时间，每个测试文件可编辑循环输出的次数。当收到触发信号时，电源按照测试文件的顺序执行输出任务,并且在<触发输出>页面显示输出状态（如图E-4）。
F. 数据记录功能
TH6200还可以记录输出电压、输出电流和时间数据，数据采样率约为100ms左右,采集结束后以excel表格形式保存于U盘中，便于后期数据分析。
型号 | TH6201 | TH6202 | TH6203 | TH6212 | TH6213 | |||||||
额定输出(0℃-40℃) | 通道/范围 | 范围1 | 范围2 | 范围1 | 范围2 | 范围1 | 范围2 | 范围1 | 范围2 | 范围1 | 范围2 | |
电压 | 0-20V | 0-8V | 0-32V | 0-15V | 0-72V | 0-32V | 0-32V | 0-15V | 0-72V | 0-32V | ||
电流 | 0-5A | 0-10A | 0-3A | 0-6A | 0-1.5A | 0-3A | 0-6A | 0-12A | 0-3A | 0-6A | ||
功率 | 100W | 80W | 96W | 90W | 108W | 96W | 192W | 180W | 216W | 192W | ||
负载调整率±(% 输出＋偏置) | 电压 | ≤0.01% + 4mV | ≤0.01% + 3mV | ≤0.01% + 3mV | ≤0.01% + 6mV | ≤0.01% + 5mV | ||||||
电流 | ≤0.01% + 2mA | ≤0.01% + 5mA | ≤0.01% + 4mA | |||||||||
电源调整率±(% 输出＋偏置) | 电压 | ≤0.01% + 4mV | ≤0.01% + 3mV | ≤0.01% + 3mV | ≤0.01% + 6mV | ≤0.01% + 5mV | ||||||
电流 | ≤0.01% + 2mA | ≤0.01% + 5mA | ≤0.01% + 4mA | |||||||||
编程分辨率 | 电压 | 1mV | ||||||||||
电流 | 0.1mA | |||||||||||
回读分辨率 | 电压 | 1mV | ||||||||||
电流 | 0.1mA | |||||||||||
年精度(25℃± 5℃）±(% 读数＋偏置) | 编程 | 电压 | ≤0.04% + 8mV | |||||||||
电流 | ≤0.1% + 5mA | |||||||||||
回读 | 电压 | ≤0.04% + 8mV | ||||||||||
电流 | ≤0.1% + 5mA | |||||||||||
纹波和噪声(20Hz-20MHz) | 差模电压 | ≤3mVp-p/1mVrms | ≤3.5mVp-p/1mVrms | ≤3mVp-p/1mVrms | ≤4mVp-p/1mVrms | |||||||
差模电流 | ＜9mArms | ＜7mArms | ＜6mArms | ≤0mArms | ≤8mArms | |||||||
共模电流 | <1.5μArms | |||||||||||
瞬态响应 | ＜50uS (在输出电流从满度变化到半满度，或从半满度变化到满度时，输出恢复到75mV内的时间) | ＜50uS (在输出电流从满度变化到半满度，或从半满度变化到满度时，输出恢复到120mV内的时间) | ＜50uS (在输出电流从满度变化到半满度，或从半满度变化到满度时，输出恢复到75mV内的时间) | |||||||||
上升时间 (10% — 90%) | ＜90ms | ＜120ms | ＜180ms | |||||||||
下降时间 (90% — 10%) | ＜150ms | ＜200ms | ＜250ms | ＜350ms |
| |||||||
串并联设定值精度 | 电压 | ------ | ||||||||||
电流 | ------ | |||||||||||
计时器 | 0.1～99999.9秒 | |||||||||||
存储 | 10组触发输出,每组100个步骤；100组设定记忆 | |||||||||||
■ 研发和设计验证通用测试
■ 生产线工作台常规测试、维修
■ 自动化设备集成测试
■ 太阳能光伏模拟测试
■ 新动力汽车模拟测试
■ 教学实验室
