高速精密电容测量仪
■ 测试频率：100Hz、120Hz、1kHz
■ 测试电容基本精度±0.07%，损耗因数：±0.0005
■ 最高测试速度：2.3ms/次，并有五档速度选择
■ 4.3寸TFT液晶显示，中英文可选操作界面
■ 低阻抗测试，信号电平补偿功能
■ 测量数据可直接保存到U盘
■ 截屏保存到U盘
■ 接触检查功能
■ 同步信号源

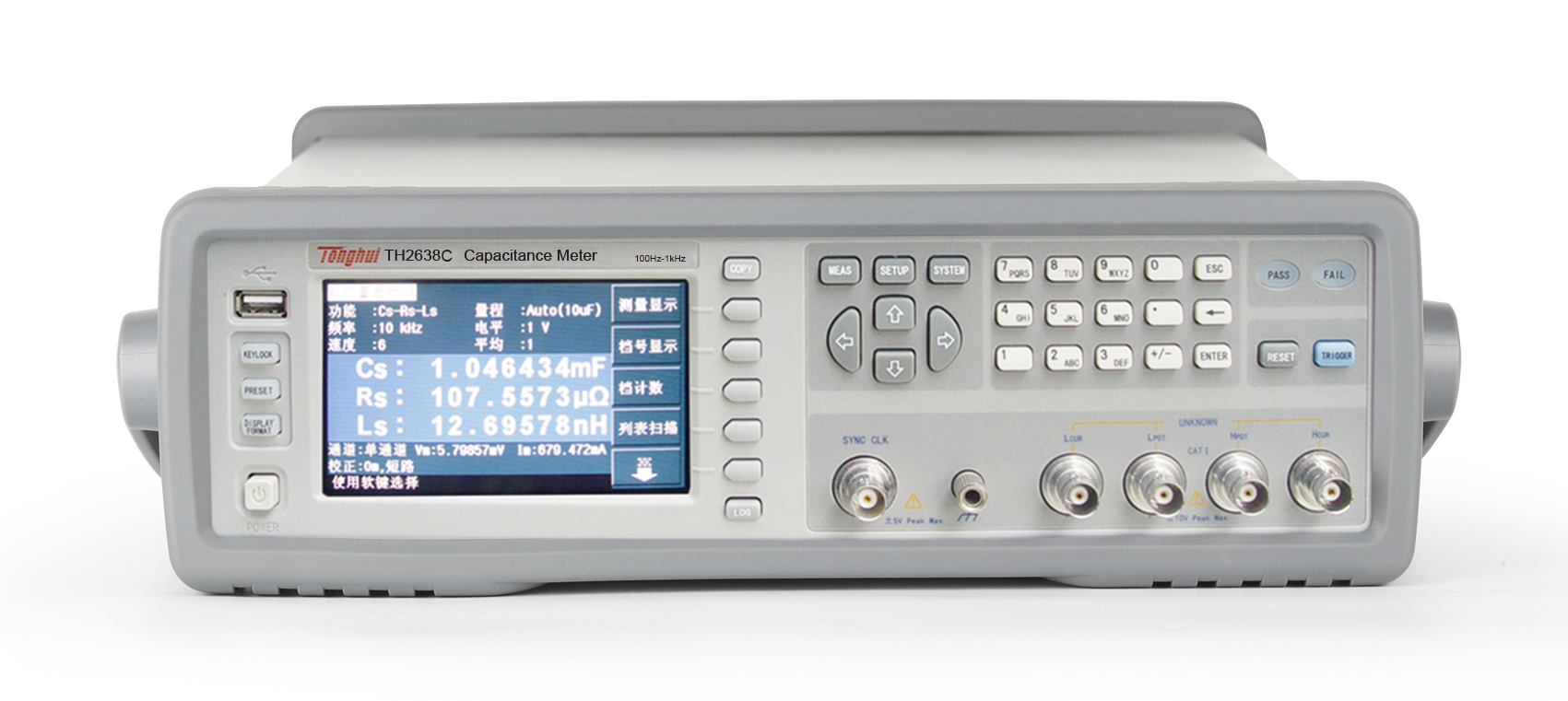

TH2638系列高速精密电容测量仪是具有高达1MHz测试频率的新型电容测量仪，体积小，紧凑便携，便于上架使用。4.3寸的LCD屏幕可选中英文操作界面，操作方便快捷。
TH2638系列测量电容基本精度为±0.07%，损耗精度高达0.0005，最高速度高达2.3ms;超宽的量程配置，使得TH2638系列能够精确测量从低值到高值的各类电容;超宽的输出阻抗范围和信号电平补偿功能，特别适合于用稳定的测试电平高速高精度测试陶瓷电容器;三参数(Cs-Rs-Ls)测试功能解决了新能源汽车用DC-Link薄膜电容器串联等效电感ESL的测试难题。
TH2638系列兼容SCPI命令集;有机械手接口和料箱分类功能，适合生产线高速测试产品的自动分类;最多256个扫描通道的扫描器接口，大大提高生产效率;不良接触的检查功能大大减低了生产线快速测试时的误判率;当测试频率为1MHz时，频率偏移设置功能（1MHz±1%，1MHz±2%）可消除阵列式电容器测试系统中相邻测量终端的干扰，并降低测量结果的波动。
可以根据不同尺寸的DC-Link薄膜电容器为客户定制相应的测试夹具。
TH2638系列高速精密电容测试仪包括以下几种类型：
简要参数 | TH2638 | TH2638A | TH2638B | TH2638C |
测试频率 | 100Hz，120Hz，1kHz，10kHz，100kHz，1MHz，1MHz±1%，1MHz±2% | 100Hz，120Hz，1kHz，10kHz，40kHz，100kHz | 100Hz，120Hz，1kHz，10kHz | 100Hz，120Hz，1kHz |
基本精度 | C:0.07%，D:0.0005 | |||
测试电平 | 0.1Vrms-1Vrms | |||
输出阻抗 | 1.5Ω、0.5Ω、0.3Ω、10Ω | |||
功能特点
高速度，高精度，高一致性
测试速度：2.3ms(100kHz/1MHz)，3.0ms(1kHz/10kHz/40kHz)，11.0ms(120/100Hz)
电容测试精度：±0。07%，损耗因素：±0。0005
18个量程配置，3倍于传统LCR的量程的紧密配置，保证了高速测试下仍能保证高精度和高一致性
TH2638
l
l
l
l
l
TH2638A
l
l
l
l
l
TH2638B
l
l
l
TH2638C
l
l
频率量程
100Hz、120Hz
1kHz
10kHz
40kHz
100kHz
1MHz
1pF
l
2.2pF
l
4.7pF
l
10pF
l
l
22pF
l
l
l
47pF
l
l
l
100pF
l
l
l
l
l
220pF
l
l
l
l
l
470pF
l
l
l
l
l
1nF
l
l
l
l
l
2.2nF
l
l
l
l
4.7nF
l
l
l
l
10nF
l
l
l
l
l
22nF
l
l
l
l
l
47nF
l
l
l
l
l
100nF
l
l
l
l
l
220nF
l
l
l
l
l
470nF
l
l
l
l
l
1μF
l
l
l
l
l
2.2μF
l
l
l
l
4.7μF
l
l
l
10μF
l
l
l
22μF
l
l
47μF
l
l
100μF
l
l
220μF
l
470μF
l
1mF
l
测试速度和量程的设置,解决了以下几个问题
1. 高速测试下精度及无法得到保证
2. 测量仪器无法满足高吞吐率自动化设备的测试要求
3. 在满足了测试速度的情况下，多次测试数据的一致性不好
从低电容值到高电容值，超宽的测量范围
测试频率
测量范围
1MHz
0.001fF-1.5nF
100kHz
>6.8pF
40kHz
>15pF
10kHz
>68pF
1kHz
>68pF
100Hz/120Hz
>6.8nF
新能源汽车用DC-Link薄膜电容器的精确测试
三参数(Cs-Rs-Ls)测试功能解决了新能源汽车DC-Link薄膜电容器串联等效电阻（ESR）和串联等效电感（ESL）的测试难题。随着工业的迅速发展，能源短缺已成为世界性问题，新能源汽车已成为未来汽车工业发展的主要方向。电机，电池和电机控制技术是新能源汽车的三大核心。电机控制技术的核心就是需要高效电机控制的逆变器技术，高效电机控制的逆变器技术则需要一个功能强大的IGBT模块和一个与之匹配的DC-Link电容器。如下图所示：低阻抗测试，信号电平补偿功能
低输出阻抗：最低至0.3Ω的低输出阻抗，可高速、精确测试大电容甚至是超级电容。接触检查功能及同步信号源功能
接触检查，无需额外时间，只有在测试时才输出信号.保证测试数据正确有效及避免长时间接触造成接触不良
同步信号输出，保证测试线上多台同类仪器用同一时基同步测试频率偏移设置
1MHz测试频率可偏置为：1MHz-2%、-1%、+1%和+2%。
当需将两台或多台电容表集成到一个自动机械手系统(例如阵列式电容器测试系统)、或者同一个工作台时，用频率偏移设置功能将多台仪器设置不同频率，可有效消除相邻测量终端之间的相互干扰，及降低测量结果的波动。扫描仪接口和料箱分类
料箱分类：按照产品的质量设置9个料箱根据C-D/Q/R/G的测试结果确定产品兼容SCPI指令集，丰富的接口
配附件
DC-Link薄膜电容的特点:
a. 容量高,可高达1000μF甚至更高
b. 频率特性稳定，产品高频特性好,工作频率约为10kHz
c. 低ESR(串联等效电阻)，最小可达0.2-0.5mΩ,甚至更小,通过耐纹波电流能力强
d. 低ESL(串联等效电感),最低可达＜10nH,减小了在开关频率下的震荡效应,因此可忽略掉吸收电容.
e. 产品安全性好，耐过压能力强,抗浪涌电压能力大于1.5倍的额定电压
f. 没有极性，能承受反向电压
g. 额定电压可达800V以上，不需要串联和平衡电阻
如何正确快速测试DC-Link是一个世界性的难题,TH2638A是同惠在电容测试行业20多年的技术积累的基础上,创造性的发明了一个频率下同时测量Cs、ESR和ESL的技术,此技术使得DC-Link电容可以在设定的频率下稳定测试高达1mF的容量、1μΩ稳定值的ESR、0.01nH稳定值的ESL，完美的解决了这个问题,为广大DC-Link电容器厂家提供了一个高效,高性价比的完美解决方案.
输出阻抗 | 100Hz/120Hz | SLC OFF(≥220μF量程） | 1.5Ω |
SLC ON(≥220μF量程） | 0.3Ω | ||
10nF-100μF量程 | 10Ω | ||
1kHz | SLC OFF(≥22μF量程） | 1.5Ω | |
SLC ON(≥220μF量程） | 0.3Ω | ||
220nF-10μF量程 | 0.3Ω | ||
100pF-100nF量程 | 10Ω | ||
10kHz | ≥2.2μF量程 | 1.5Ω | |
100pF-1μF量程 | 10Ω | ||
40kHz | 所有量程 | 10Ω | |
100kHz | 所有量程 | 10Ω | |
1MHz | 所有量程 | 10Ω |
型号 | TH2638 | TH2638A | TH2638B | TH2638C | ||||
测试信号参数 | Cp-D、Cp-Q、Cp-Rp、Cp-G、Cs-D、Cs-Q、Cs-Rs | Cp-D、Cp-Q、Cp-Rp、Cp-G、Cs-D、Cs-Q、Cs-Rs、Cs-Rs-Ls | Cp-D、Cp-Q、Cp-Rp、Cp-G、Cs-D、Cs-Q、Cs-Rs | |||||
测试信号 | ||||||||
频率 | 允许频率 | 100Hz、120Hz、1kHz、10kHz、100kHz、1MHz、 1MHz±1%、1MHz±2% | 100Hz、120Hz、1kHz、10kHz、40kHz、100kHz | 100Hz、120Hz、1kHz、10kHz | 100Hz、120Hz、1kHz | |||
精度 | ±0.02% | |||||||
电平 | 范围 | 0.1V-1V | ||||||
分辨率 | 0.01V | |||||||
精度 | ±5% | |||||||
输出方式 | 连续或同步 | |||||||
信号源延时 | 范围 | 0-1s | ||||||
分辨率 | 0.1ms | |||||||
输出阻抗 | 100Hz 120Hz | SLC OFF | 量程 | ≥220μF | 1.5Ω | |||
SLC ON | 量程 | ≥220μF | 0.3Ω | |||||
量程 | 10nF-100μF | 10Ω | ||||||
1kHz | SLC OFF | 量程 | ≥22μF | 1.5Ω | ||||
量程 | ≥22μF | 0.3Ω | ||||||
SLC ON | 量程 | 220nF-10μF | 0.3Ω | |||||
量程 | 100pF-100nF | 10Ω | ||||||
10kHz | 量程 | ≥2.2μF | 1.5Ω | ------ | ||||
量程 | 100pF-1μF | 10Ω | ------ | |||||
40kHz | ------ | 10Ω | ------ | ------ | ||||
100kHz | 10Ω | ------ | ------ | |||||
1MHz | 10Ω | ------ | ------ | ------ | ||||
测试速度 | 五档测试速度选择：1、2、4、6、8 | |||||||
最快测量速度 | 100Hz/ 120Hz | 11ms | ||||||
1kHz 10kHz | 3.3ms | |||||||
40kHz | ------ | 3ms | ------ | ------ | ||||
100kHz | 2.5ms | ------ | ------ | |||||
1MHz | 2.3ms | ------ | ------ | ------ | ||||
测试量程方式 | 自动、保持 | |||||||
平均次数 | 1-256 | |||||||
触发方式 | 内部、手动、外部、总线 | 内部、手动、外部（除SCANER）、总线（除GPIB） | ||||||
触发延时时间 | 范围 | 0-1s | ||||||
分辨率 | 0.1ms | |||||||
测量显示范围 | ||||||||
参数 | Cs、Cp | ±1.000000aF - 999.9999EF | ||||||
D | ±0.000001 - 9.999999 | |||||||
Q | ±0.01 - 99999.99 | |||||||
Rs、Rp | ±1.000000aΩ - 999.9999EΩ | |||||||
G | ±1.000000aS - 999.9999ES | |||||||
Δ% | ±0.0001% - 999.9999% | |||||||
基本测量准确度 | C:0.07%, D:0.0005 | |||||||
显示方式 | 浮动/固定小数点显示、ΔABS、Δ% | |||||||
列表扫描 | 10点列表扫描，可对频率、电压进行扫描 | |||||||
比较器功能 | 11档：BIN1-BIN9、OUT_OF_BIN、AUX_BIN | |||||||

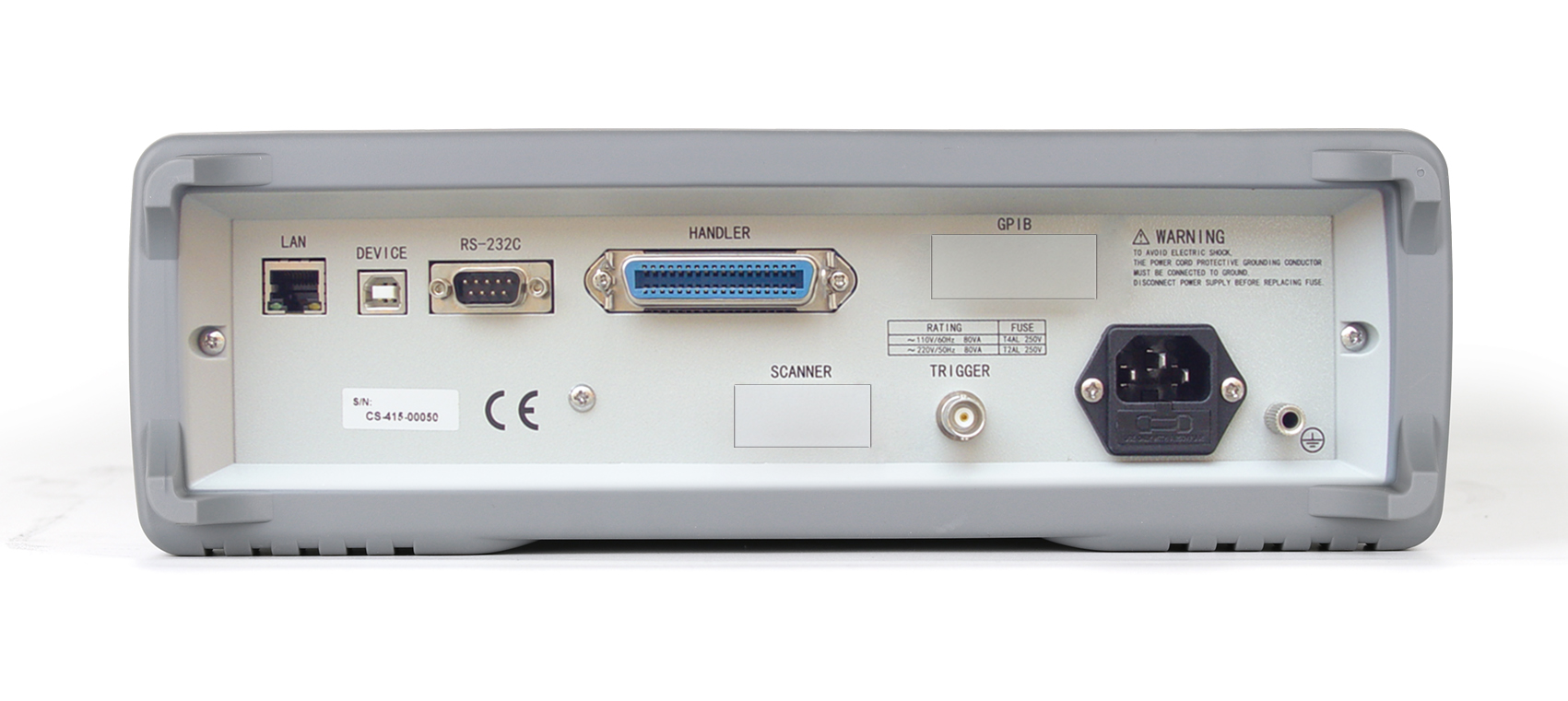

接口 | RS232C、LAN、USB HOST、USB DEVICE、HANDLER、GPIB、SCANNER | RS232C、LAN、USB HOST、USB DEVICE、HANDLER | ||||||
内部存储 | 40个仪器设定文件 | |||||||
外部USB存储 | ·GIF图像 ·40个仪器设定文件 ·测试数据USB存储器直接存储 ·截屏文件直接保存USB存储器 | |||||||
一般技术指标 | ||||||||
温度、湿度、海拔 （操作环境） | 0℃ - 45℃，15% - 85% RH (≤40℃，无冷凝)，0 - 2000m | |||||||
供电电源 | 电压 | 90VAC - 264VAC | ||||||
频率 | 47Hz - 63Hz | |||||||
功耗 | 最大150VA | |||||||
温度、湿度、海拔（存储环境） | -20℃ - 70℃，0 - 90% RH (≤65℃，无冷凝)，0 - 4572m | |||||||
注：1. 1MHz时包含1MHz±1%，1MHz±2% 2. a：1e-18，E：1e18
电解电容器高速高精度测试
DC-Link电容器高速高精度测试
陶瓷电容器高速高精度测试
薄膜电容器高速高精度测试
各种电容器生产线高速测试
高速自动化生产线集成测试
半导体、器件、材料分布电容测试
其他各种电容器......
