研究背景

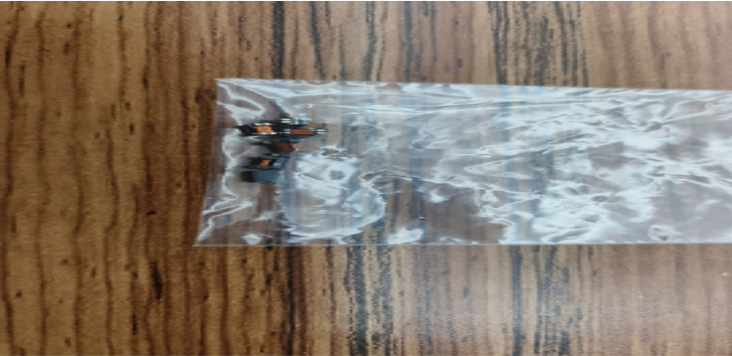

在电子元器件研发领域，高频变压器因其高效能、小型化等优势，在电力转换和传输中发挥着关键作用。 高频变压器具有多个线圈绕组，线圈绕组和骨架（或外壳间、线圈绕组）相互间都可能面临高压威胁，因此，为确保高频变压器在复杂环境下的稳定运行，对其进行耐压和绝缘测试显得尤为重要，由于测试点众多，需要以扫描方式一次测试单个或多个高频变压器。该测试能够及时发现潜在绝缘缺陷，确保高频变压器的安全可靠性，为电子元器件的研发和应用提供坚实保障。 客户情况 该客户专业从事各类片式电子元器件研发和生产，目前需要对高频变压器进行绝缘电阻扫描测试。 测试要求

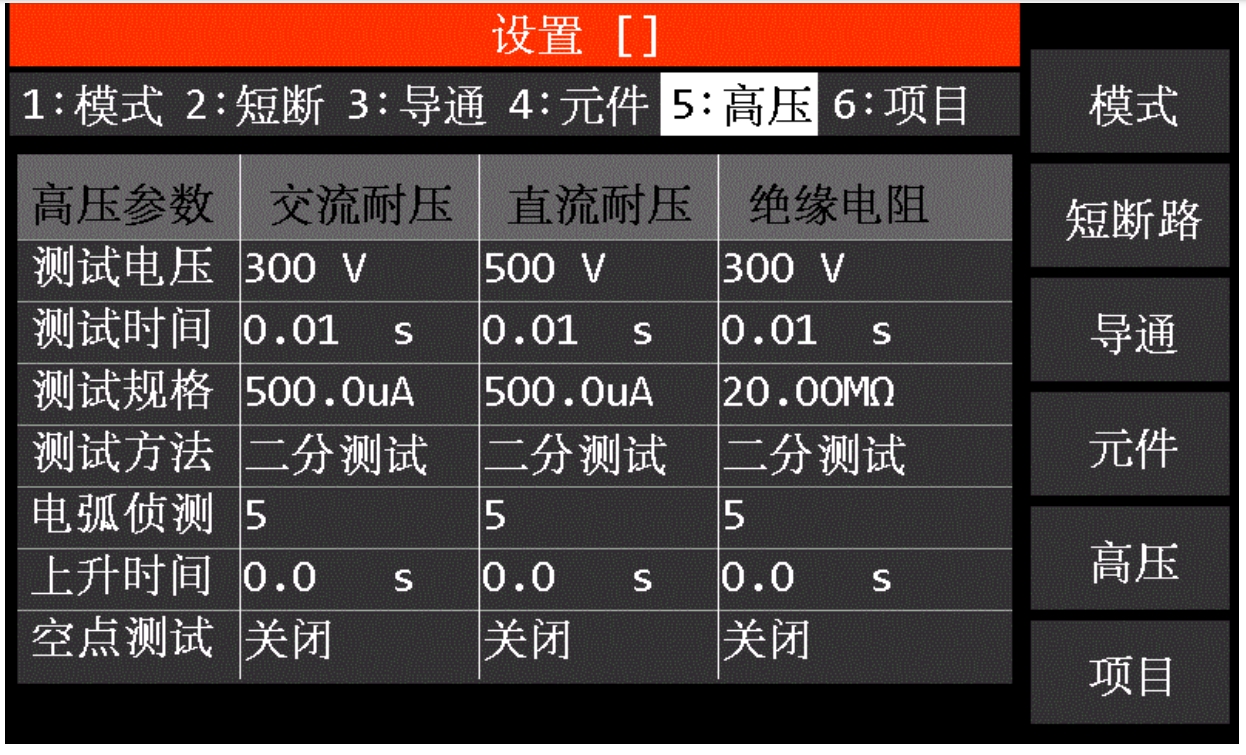

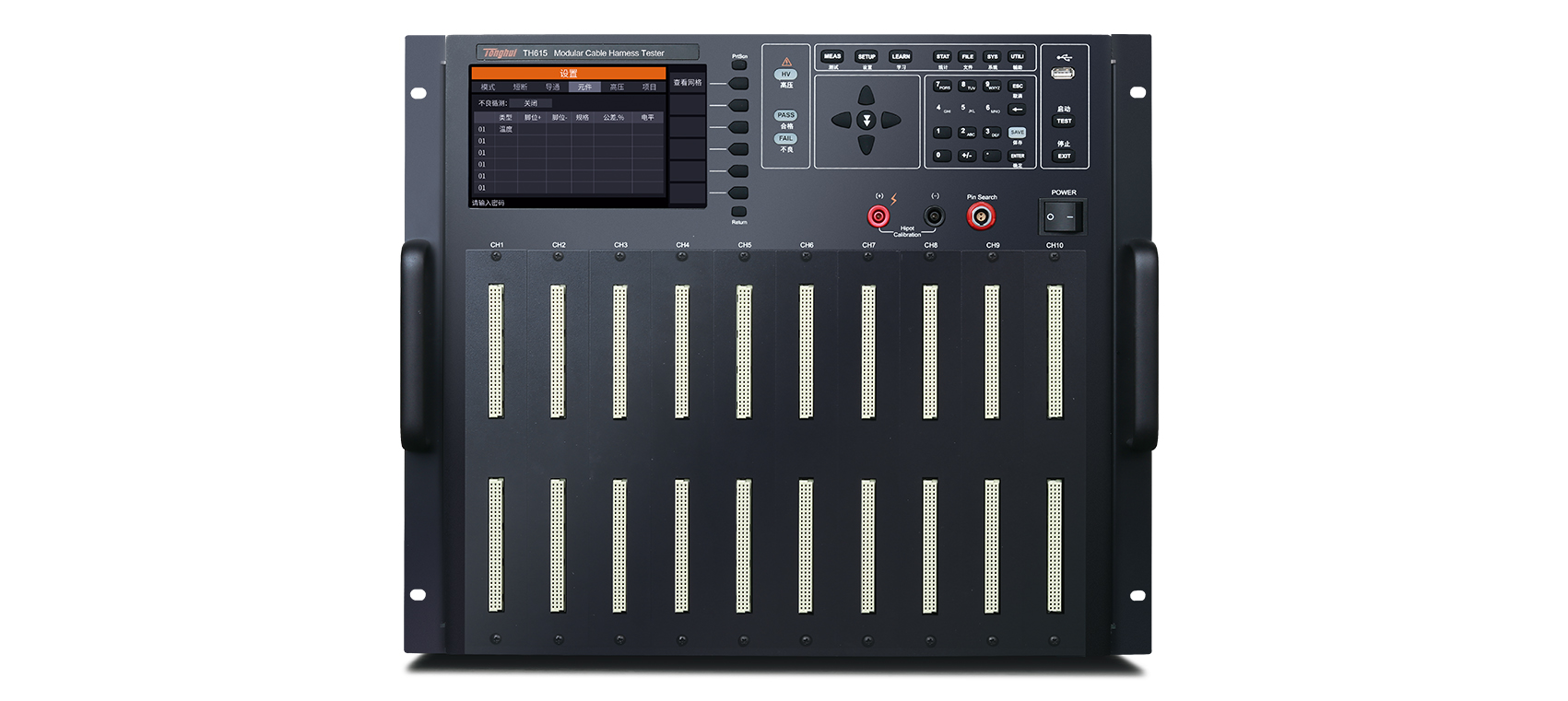

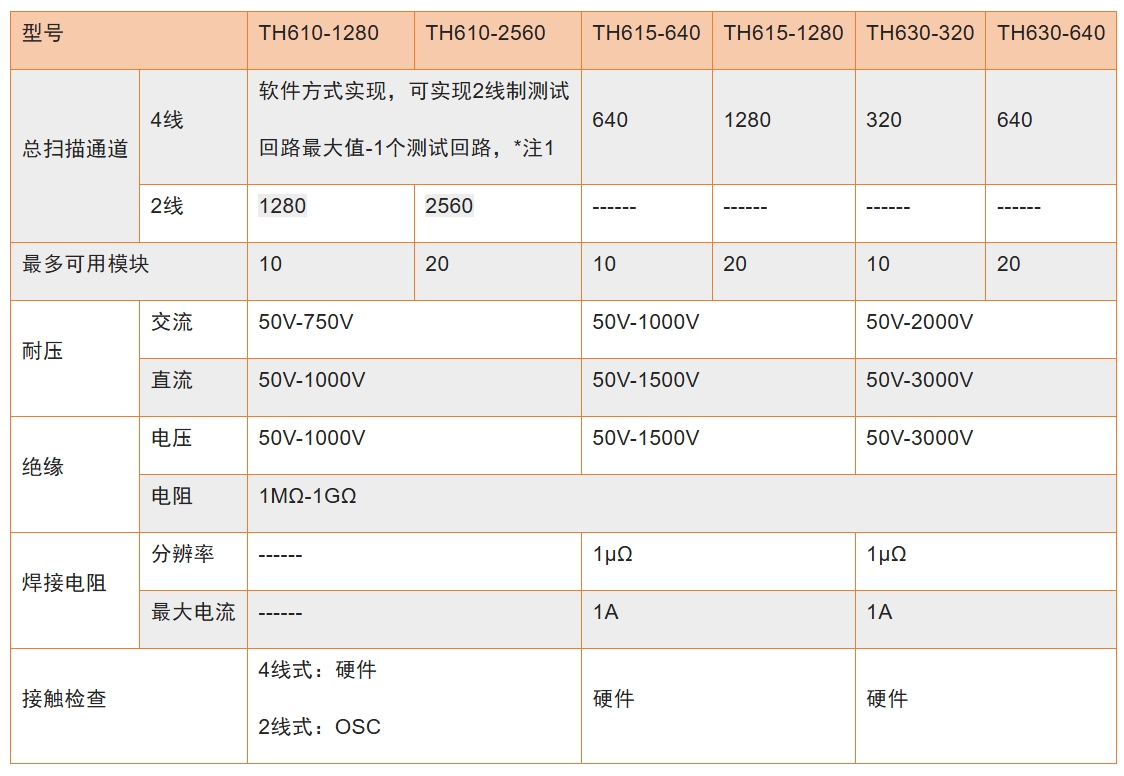

测试电压：50V DC，测试时间：0.1s，绝缘电阻：IR>10MΩ，且定制程序进行相邻脚位测试。 解决方案 为满足客户的测试需求，推荐TH615-640 模块化线束线缆综合测试系统。 （1）TH6XX系列是同惠电子基于多年线材测试研发与用户使用经验，采用先进技术设计的新一代线材测试仪，具有高达数千个测试通道，最多为1280CH，绝缘电压范围50-3000v，绝缘电阻范围1MΩ-1GΩ，能够满足高频变压器多脚位绝缘电阻测试的需求。这使得测试过程更加高效，大幅减少了测试时间和人力成本。 （2）TH6XX系列采用专有的μΩ级接触电阻测量技术，保证μΩ级别微小接触电阻测试稳定、可靠，重复性高： a) 采用DC恒流测试方法，将恒流源电流提高至1A； b) 采用四线式测量技术，有效消除测试引线电阻压降带来的测试误差； c) 支持快速短路清零，最小测试分辨率稳定可达1μΩ； d)在微小电阻测试时，测试连接系统存在数μV至数十μV的金属接触热电势，且该热电势随系统和外界环境温度不断变化。本系统可快速、可靠地消除接触热电势的影响，保证μΩ级接触电阻的稳定测量。 （3）TH6XX采用高低压分离专利技术，将高低压、高低频信号相互隔离，有效解决了通道间相互干扰的关键技术难题，将仪器自身绝缘阻抗提高到100GΩ，从而使绝缘电阻测试范围达到了1GΩ以上。 经验与总结 由上述可见，TH615-640完全可以满足高频变压器绝缘电阻测试，甚至可以测试其绕组线圈DCR，可自由选择64Pin-640Pin的组合，可满足数十个高频变压器的快速测试，大大提升测试效率，为高频变压器的质量控制提供有力支持。
