电磁炉电感值和DCR测试
日期：2022-10-25 16:40:41
电磁炉采用电磁感应原理实现加热，它利用交变电流通过线圈产生不断变化的交变磁场，涡流电流在交变磁场的导体内产生，这是这是涡旋电场驱动导体内载流子运动造成的。涡旋电流的焦耳效应会提高导体的温度，从而实现加热。
电磁炉里产生的高频电流一般要借助电容器、电感器、绝缘栅晶体管（IGBT）等器件，器件的功能直接决定了电磁炉是否能正常使用，同惠的元器件测试系统可满足该测试。
具体方案
测试对象：电磁炉
测试要求：
电感测试 | 测试条件 | 100kHz,1V |
Ls | 82μH | |
DCR | 62mΩ | |
温度 | 温度补偿功能 |

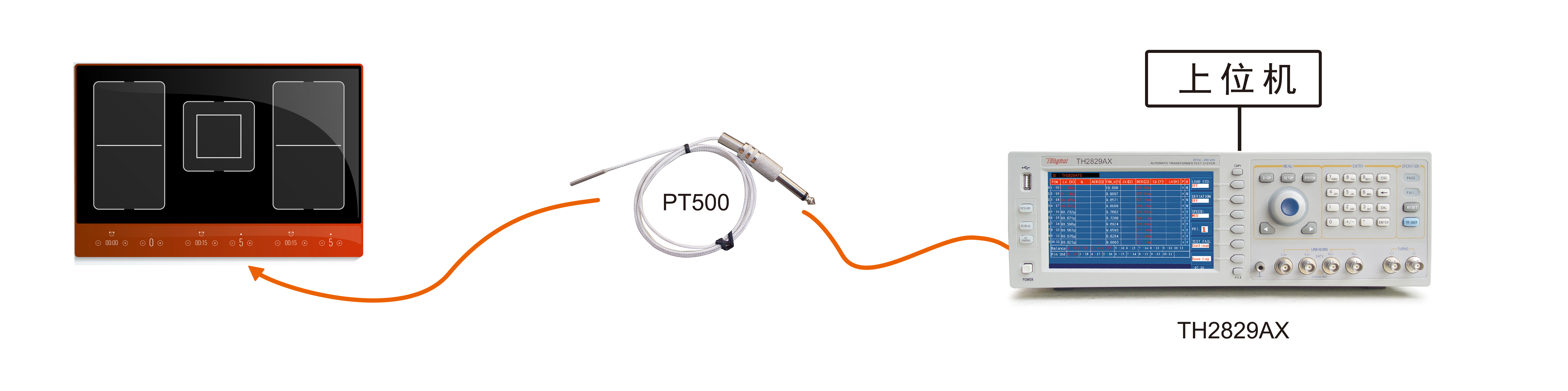

客户通过对TH2829AX增加PT500温度传感器，配合定制程序实现温度补偿功能，可同时测试电感值和补偿后DCR，并且上传数据。有效的减少了工位，提高了测试效率。
*示意图仅供参考，如需具体方案请联系同惠业务人员
